IR推出新系列SupIRBuck高度集成式负载点稳压器

2010年10月19日13:17:02 本网站我要评论(2)字号：T | T | T

提供更高效率和更多功能

全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 宣布拓展其SupIRBuck集成式负载点 (POL) 稳压器系列。新器件适用于节能高效的服务器、存储系统、电信系统和网络通信应用，比上一代器件具备更高效率和更多功能，从而达到节能效果，并易于在板上实现。

IR3837M、IR3838M和IR3839M SupIRBuck稳压器和跟踪器在5 × 6mm的超薄PQFN封装内集成了高性能的控制器和IR较新的MOSFET，分别提供14 A、10 A和6 A的输出电流，以达到超过96%的峰值效率。新产品可提供比上一代器件更多的功能，其中包括4.5 V至16 V单轨输入电压、用于裕度的外部参考、内部数字软启动和外部同步等，以减少多轨系统的噪声和EMI。此外，新器件可针对DDR内存跟踪或排序进行配置，并利用跟踪能力为欠压和过压检测提供电源良好输出，以减少其它同类解决方案在实现这些功能时所需的多个外部元件。新器件的温度范围为0-125°C，参考电压精度为0.6 V ±1%，可提供非常精确的稳压及5 V外部偏置选项，有助提高轻负载效率。

新器件不再需要传统的双级POL转换，并能通过 12 Vin直接操作达到节约能源、体积和成本的效果。在为12 V输入电压做出优化的同时，这些器件也可实现9.6 V、5 V或3.3 V输入电压应用的卓越效率。由于可编程开关频率高达 1.5 MHz且占用范围小，新稳压器不但能实现更高的功率密度，还缩减了体积和成本。此外，这些器件的通用占位面积为设计带来了灵活性，并允许剪贴布局，加快产品上市。

IR 亚太区销售副总裁潘大伟表示：“新推出的SupIRBuck器件系列提供更强的功能，同时也能缩小电路板空间，还显著提高了耗电大且空间受限的服务器、存储系统和网络通信应用的整体系统效率，让IR能继续致力满足客户的需求，帮助他们克服POL变幻无常的设计挑战。”

SupIRBuck的其它功能还包括可编程断续电流限制、增强预偏置启动、温度保护、电压检测功能的使能引脚，以及-40°C至125°C的工作结温 (Tj) 。

产品基本规格

器件编号	封装	电路	Vin范围 (V)	Vout 范围 (V)	Iout (A)	开关频率范围 (kHz)
IR3837MPbF	PQFN 5x6	单输出	1.5 - 16	0.6 – 90% Vin	14	250 -1,500
IR3838MPbF	PQFN 5x6	单输出	1.5 - 16	0.6 – 90% Vin	10	250 -1,500
IR3839MPbF	PQFN 5x6	单输出	1.5 - 16	0.6 – 90% Vin	6	250 -1,500

参考设计	采用器件	Vin范围 (V)	Vout 范围 (V)	Iout (A)	开关频率 (kHz)
IRDC3837	IR3837MPbF	12	1.8	14	600
IRDC3838	IR3838MPbF	12	1.8	10	600
IRDC3839	IR3839MPbF	12	1.8	6	600

设计工具

新款SupIRBuck负载点稳压器现已接受批量订单。有关的数据和应用说明已刊登于 IR 的网站 www.irf.com。同时，IR也准备了IRDC3837、IRDC3838和IRCD3839 SupIRBuck的参考设计供索取。

一款易于使用的互动型网上工具可在 http://mypower.irf.com/SupIRBuck 注册获取，以快速选择和仿真选定的 SupIRBuck 产品。SupIRBuck 在线工具能够根据设计师给定的输入和输出参数，为特定的应用选择合适的器件。用户只要输入基本要求，该工具即可捕获原理图，创建一个参考设计及相关物料清单 (BOM) 和查看波形，并能快速、轻松地执行复杂的热性能和应用分析，从而大大加速开发时间。

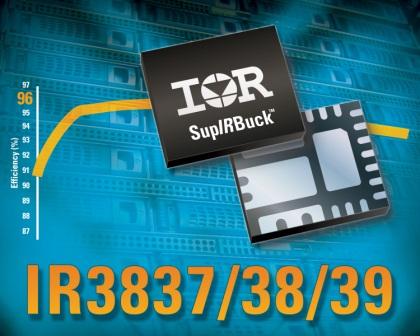

IR推出新系列SupIRBuck高度集成式负载点稳压器
