智能控制有源钳位反激

关键字：

当我第一次开始烹饪时，我宁愿独自一人，认为厨房里的其他人会让我分心。但当我开始尝试更复杂的食谱并进行多个烹饪步骤时，我发现拥有帮手非常有用，而且烹饪体验更有趣。俗语说得好：如果你不能打败他们，加入他们。

同样的原则适用于有源钳位反激。

每个人都想要更小的AC/DC转换器，尤其是当它们用于手机或平板电脑充电器时。由于简单，反激式转换器是首选的拓扑结构，因为它可以有效地将交流电转换为直流电，而只需很少的元件。但是，反激式电路能达到多小是受限的，因为与变压器漏感相关的损耗限制了实际大小。到目前为止，每个设计都通过减小漏感来应对这一点。但有源钳位反激打破了这个循环。

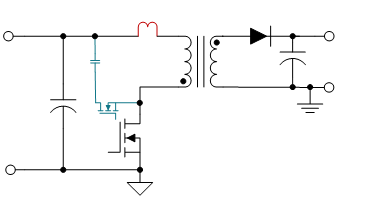

有源钳位可存储能量并将其传输至输出，而非通过在电阻 - 电容 - 二极管（RCD）或齐纳钳位中消耗能量来应对漏感。智能控制钳位还提供零电压开关。这样消除了两大主要损耗来源，使得尺寸大大减小。如果要使用氮化镓（GaN）场效应晶体管（FET）——其输出电容和导通电阻较低，则适配器的尺寸可以减半！

但细节是关键，因为如果有源钳位得不到智能控制，它实际上会使效率变差。有源钳位反激在过去仅仅是一个幻想，因为没有足够的智能控制器来实现这种拓扑结构。但这一现象在UCC28780中已经发生了改变。这种有源钳位反激式控制器专门设计用于硅（Si）或GaN基功率级，使得这种拓扑结构适用于任何设计。UCC24612同步整流器符合美国能源部（DoE）VI级或行为准则（CoC）Tier 2标准。
