凌力尔特推出驱动多达6串LED的驱动器

2008年11月10日19:21:43 本网站 我要评论(2)字号:T | T | T
关键字:应用 汽车 电源 凌力尔特

LED串能提供 3000:1 True Color PWM 调光

2008 年 11 月 10 日,凌力尔特公司 (Linear Technology Corporation) 推出 45V、2.5MHz DC/DC 升压模式转换器 LT3598,该器件作为恒定电流 LED 驱动器工作,用于多达 60 个白光 LED。LT3598 可以驱动多达 6 个 LED 串,每串具有多达 10 个串联的 30mA 白光 LED,同时提供高达 90% 的效率。其多通道能力使该器件非常适合于中等尺寸的 TFT-LCD 背光照明应用。其 3V 至 30V 的输入电压范围使该器件非常适合于汽车和工业应用。它提供 1.5% LED 电流匹配,以确保一致的显示器亮度。高达 3000:1 的调光比可通过使用 True Color PWMTM 调光获得。可编程 200kHz 至 2.5MHz 固定频率工作和电流模式架构在宽电源及输出电压范围内提供稳定工作,同时最大限度地减小外部组件尺寸。此外,开关频率可同步至外部时钟。其耐热增强型 4mm x 4mm QFN 封装为 LED 背光照明应用提供了非常紧凑的解决方案占板面积。

LT3598 采用单个 1.5A、45V 内部开关,以提供一个升压模式恒定电流源。不过,甚至在 VIN 超过 VOUT 时,LT3598 也将继续调节 LED 电流。内部升压型转换器使用一个自适应反馈环路来调节输出电压至稍微高于所需的 LED 电压,以确保最高效率。如果任一 LED 串出现了开路,那么它将继续调节现存 LED 串并向 OPENLED 报警引脚发出信号。如果需要更高电流的 LED,那么多个 LED 串可以结合起来,使其能够驱动多达两串由 10 个 90mA LED 组成的 LED 串。其它特点包括可编程过压保护、基于结温和/或 LED 温度的 LED 电流降额、以及所有 LED 串断接时的输出电压限制。

采用耐热增强型 24 引线 4mm x 4mm QFN 封装的 LT3598EUF 有现货供应。以 1,000 片为单位批量购买,每片价格为 2.95 美元。工业级版本 LT3598IUF 经过测试,保证在 -40°C 至 125°C 的工作结温范围内工作,千片批购价为 3.39 美元。所有版本都有现货供应。

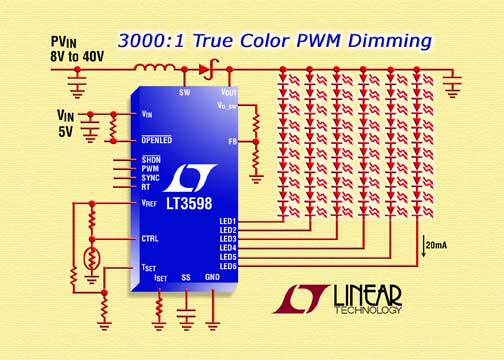

图片说明:45V、6 通道升压模式 LED 驱动器

性能概要:LT3598

  • True Color PWM 调光提供高达 3000:1 的调光比
  • 以高达 30mA 的电流驱动 6 串 LED
  • 准确度为 1.5% 的 LED 电流匹配
  • 宽输入电压范围:3.2V 至 30V
  • 输出电压高达 44V
  • 甚至在 VIN > VOUT 时也能调节电流
  • 在停机时断接 LED
  • 可编程开路 LED 保护 (稳压的)
  • OPENLED 报警引脚
  • 可编程 LED 电流降额
  • 可调频率:200kHz 至 2.5MHz
  • 可同步至外部时钟
  • 用于每个 LED 串更高电流的并联通道
  • 耐热增强型 4mm x 4mm QFN 封装

www.linear.com.cn
