隔离型单片反激式转换器简化设计且无需光耦合器

2008年11月11日13:06:43 本网站 我要评论(2)字号:T | T | T

2008 年 11 月 11 日,凌力尔特公司 (Linear Technology Corporation) 推出具有一个集成式 1.25A NPN 电源开关的隔离型单片反激式开关稳压器 LT3573。该器件极大地简化了反激式转换器的设计,因为它不需要第三个绕组或光耦合器,并且可以直接从主端反激波形检测输出电压。LT3573 在输出功率值高达 7W 时于 3V 至 40V 的输入电压范围内工作,可用于需要隔离式电源的众多工业、医疗、数据通信和汽车应用,包括海洋电子产品、低功率 PoE 和 VoIP 电话接口。
LT3573 工作于边界模式,这是一种可变频率电流模式开关方案,从而在典型应用中于宽输入电压范围和输出负载电流内实现了 ±3% 的总稳定带宽。与对等的连续传导模式设计相比,边界模式工作还允许使用较小的变压器。输出电压非常容易用两个外部电阻设置。
LT3573 的其它特点包括一个用来为第三个绕组供电的片上 LDO、可编程软启动、欠压闭锁、可调电流限制和输出电压温度补偿。
LT3573 采用小型耐热增强型 MSOP-16 封装,在 -40°C 至 125°C 的扩展和工业工作结温范围内运作。以 1,000 片为单位批量购买,每片价格为 2.76 美元。

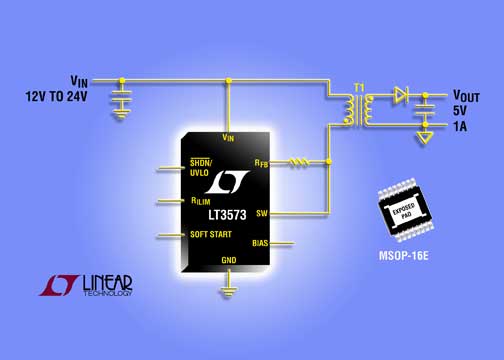

图片说明:隔离型单片反激式转换器

性能概要:LT3573

  • 3V 至 40V 的 VIN 范围
  • 片上 1.25A、60V 集成式 NPN 电源开关
  • 无需变压器、第三个绕组或光耦合隔离器实现反馈
  • 电流模式控制
  • 边界模式工作
  • 用两个外部电阻设置 VOUT
  • 可编程软启动
  • 可编程欠压闭锁
  • 输出电压温度补偿
  • 可调电流限制
