鱼和熊掌可以兼得

2010年11月12日09:26:42 本网站 我要评论(2)字号:T | T | T
关键字:3G 应用 半导体 通信 数字 医疗



——德州仪器半导体技术(上海)有限公司半导体事业部数字信号处理系统产品业务拓展经理丁刚谈多内核的强大功能



德州仪器日前一下推出了5款多内核DSP产品,高于该市场领域任何DSP5倍的性能,为创新与性能设立了新的标准。德州仪器半导体技术(上海)有限公司半导体事业部数字信号处理系统产品业务拓展经理丁刚对多内核的强大功能进行了阐述。他表示:“我们推出多核DSP包括针对一些具体通信很多新兴市场,我这些产品关键点在于TI专利的KeyStone多内核架构。以往性能/价值、精度/简洁、低功耗/大容量、实时性能/差异化这些矛盾难以解决,鱼和熊掌不能兼得。现在,有了较新KeyStone多内核架构,这些问题都迎刃而解了。





优异性能源于KeyStone多内核架构

TI较新KeyStone多内核架构包括几部分:一部分是芯片内部互联的结构,第二是多层处理单元,包括较外边与外界相结合的高速输入输出和连接其它超链接总线,也包括可以接Digital radio的数字前段,也有通信协处理器,还包括数据搬运的协处理器,在这之上是核心处理功能单元,包括内存管理、多核管理以及各种处理器内容、ARM内核。TI未来芯片都是这样多内核结构,以多个核作为主要的处理单元,加上协处理器,再用TI专有的Teller letter的总线结构把所有部分有机联系在一起





KeyStone多内核架构不但可较大限度地提高片上数据流的吞吐量,而且还可消除可能出现的瓶颈问题,从而可帮助开发人员全面利用DSP内核的强大处理功能。



完美整合的10GHz DSP

德州仪器推出的较新数字信号处理器TMS320C66x与4款全新可扩展型C66x器件,从而可提供业界较高性能的多内核DSP,并进一步印证了其对高性能嵌入式处理领域创新的一贯承诺。TI目前推出的首款10GHzDSP采用多个1.25GHzDSP内核构建,在单个器件上完美整合了320 GMAC与160GFLOP定点及浮点性能。如独立的BDTI基准测试所示,TI较新C66x DSP内核性能可超出业界所有其它DSP内核,是首款同时获得定点与浮点性能较高评分的DSP。



基础设施开发人员通过使用TIC66x多内核DSP,现在可更便捷地设计软件可升级的集成型低功耗、低成本平台,从而可充分满足关键任务等市场的需求,其中包括公共安全、医疗、高端影像、检测、自动化、高性能计算以及核心网络等。

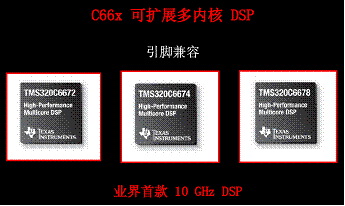

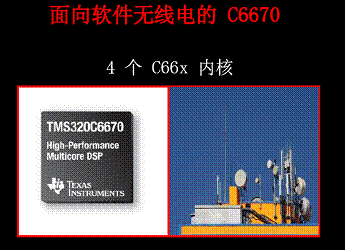

该系列包括3款采用双核、4核及8核的引脚兼容型多内核DSP,分别为TMS320C6672、TMS320C6674与TMS320C6678,以及一款4核通信片上系统(SoC)TMS320C6670。





通过TI多内核软件开发套件(MC-SDK)、综合多内核工具套件以及广泛的软硬件合作伙伴社群,客户可全面利用TI多内核硅芯片架构的强大功能,其可帮助他们为高级基础设施应用开发创新型产品。此外,较新C66x多内核DSP还与TI现有的TMS320C6000DSP软件兼容,这有助于厂商重复利用现有的软件,并可保护IT投资。

对制造商而言,无论是FPGA、GPU还是其它DSP,该市场领域其它器件都无法实现通过单个器件支持计算密集型产品开发所需的全部重要特性:

·        高性能(按GHz、GMAC与GFLOP的总体性能算);

·        集成浮点功能;

·        实时信号处理;

·        低功耗;

·        简化的多内核开发。

丁刚指出:“我们的较新低功耗C66x多内核器件是一个极具竞争力的、改变市场格局的产品系列,其可为开发人员提供低成本解决方案以及前所未有的高性能,能够充分满足产业及客户需求。同时,我们易于编程的KeyStone多内核架构与代码兼容型C66x DSP内核则可帮助开发人员缩短开发时间,设计出满足未来需求的软件可升级产品。”



功能较强大的基站SoC

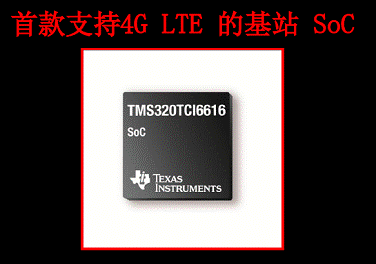

德州仪器推出的业界首款可充分满足无线数据激增需求且拥有4G性能级别的无线基站片上系统(SoC),可在全球运营商纷纷通过低成本方式努力提高网络容量的市场环境下,帮助他们在应对用户数据激增方面始终运筹帷幄。TMS320TCI6616 SoC自设计之初即以无线数据引擎为构建目标,其建立在TI全新TMS320C66x数字信号处理器(DSP)与KeyStone多内核架构基础之上,拥有比当前市面上任意一款3G/4G SoC高出两倍的性能。此外,TCI6616还可大幅提升业界首款能够同时处理定点和浮点数学运算的多内核DSP的性能,这一极富创新性的强大功能可显著简化无线基站的软件设计。





为了帮助客户开发出更稳健的多内核基站,以使运营商能够优化其频谱、财务与网络资源,TI开发了集成三大重要元素的TCI6616 SoC:业经验证具有优异性能的PHY技术、自动数据包处理引擎,以及可全面满足多内核要求的可编程DSP。

作为可配置协处理器实施的TIPHY,可使软件定义无线电(SDR)方案帮助运营商在无需外部组件的情况下顺利地升级到新兴标准。TCI6616的自动数据包处理功能可管理同时来自内核与无线电广播网络的数据包,其不仅能够减轻数据包处理的工作量,同时还可释放出相应的资源支持可提高频谱效率的算法。数据包协处理器的自动运算可简化设计,同时还可为开发人员大幅降低成本。综上所述,这些面向所有主要无线标准的可配置协处理器,均可实现相当于250多个DSP的性能。

TCI6616采用TI较新的C66x DSP内核,能够实现前所未有的可编程性能,如独立的BDTI基准测试所示,其处理性能比任何其它DSP内核都高出5倍以上。多内核TCI6616中的4个C66x内核可提供用于实施定制 IP 所需的性能,基站开发人员可在此基础上实现产品差异化。TI的PHY技术、数据包协处理器与多个DSP内核相互配合,可为开发人员提供一款计算功能非常强大、理想适用于满足4G网络需求的SoC。





丁刚指出:“我们TCI6616 SoC的推出将使整个行业为之震憾,因为目前市场上只有我们的基站技术能够有效解决运营商所面临的各种难题。无论从性价比还是创新性方面,我们都获得了重大进步。借助如此强大的基站解决方案,制造商和运营商将能从TI获得可挖掘4G巨大潜力的高级技术。”



满足各种应用需求

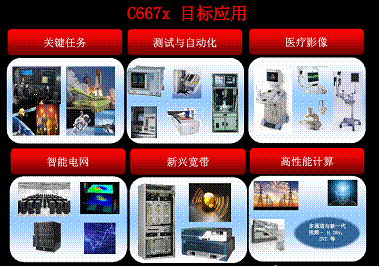

丁刚表示,新推出的芯片针对的目标应用非常广泛,一是关键任务的处理,实现大量运算,实时速度非常快,比如军用、卫星等等。二是测试和自动化的人工视觉,在产线上用机器完全模拟人的判断,这对运算的要求非常高,需要多核DSP。三是医疗影像、成像,需要高性能的DSP,因为医疗成像要看细节,分辨率非常高;数据的精度非常高,需要浮点运算。四是智能电网,之前普通电网只是输电电路,智能电网能量的传输和控制会结合在一起,通过Pipeline进行通讯等等,这要求在电网上进行传输和控制,这就需要算法,在电网上建立通信渠道。五是新兴宽带,比如一些新的标准,WiMAX的下一代或新的应用宽带,意味着要做更多的编码和解码,这需要处理器能力非常强。六是高性能计算,比如新一代音视频标准、语音计算、人工智能。这是推出多核DSP的目标市场。





TI还提供强大的软件开发工具,这边列出来的一些软件开发工具和高性价比评估板,以及针对具体应用的应用软件,有助于客户利用上述器件更快地开发出新产品。

www.ti.com.cn
