凌力尔特公司推出 3 个低功率 16 位、25Msps 至 125Msps 模数转换器 (ADC) 系列

2010年11月24日11:24:31 本网站我要评论(2)字号：T | T | T

功率较低的 16 位、125Msps ADC 将功率降至 185mW

凌力尔特公司 (Linear Technology Corporation) 推出 3 个低功率 16 位、25Msps 至 125Msps 模数转换器 (ADC) 系列，这些模数转换器消耗的功率约为其他同类 16 位解决方案的一半。LTC2165 和 LTC2185 系列分别为单通道和双通道同时采样并行 ADC，可提供全速率 CMOS 或双数据速率 (DDR) CMOS / LVDS 数字输出选项，并具有可编程数字输出定时、可编程 LVDS 输出电流和任选的 LVDS 输出终端。LTC2195 系列包括具串行 LVDS 输出的双通道、同步采样 ADC。每个 ADC 系列都提供了一种引脚兼容的转换器选择，采样速率范围为 25Msps 至高达 125Msps，并专为在额定速度条件下实现极低功耗而优化。它们拥有广受欢迎的特点，例如：凌力尔特的数字输出随机函数发生器和交替位极性 (ABP) 模式，旨在尽量减少数字反馈。这些低功率 16 位 ADC 使设计师能提高性能，同时保持手持式测试设备和仪表、雷达/LIDAR、便携式医疗成像设备、PET/SPECT 扫描仪、智能天线系统以及各种低功率通信系统等应用的便携性。

双通道器件 LTC2185 / LTC2195 和单通道器件 LTC2165 的功耗为每通道 185mW (在 125Msps)，并提供了 76.8dB 的信噪比 (SNR) 性能和 90dB 的 SFDR (在基带)。引脚兼容版本提供的速率包括25Msps、40Msps、65Msps、80Msps 和 105Msps，功耗仅为每通道 1.5mW/Msps 左右。通过将这些器件置于备用 (20mW) 或停机 (1mW) 模式，还可以进一步节省功率。550MHz 的全功率模拟带宽和 0.07ps_RMS 的超低抖动允许以卓越的噪声性能进行 IF 频率欠采样。

这些器件采用紧凑的 QFN 封装，灵活的接口可尽量减少引脚数并使 FPGA 的布线更容易，设计师可以从中受益。这些系列的器件从现在到 2011 年 2 月会陆续推出，现在可通过凌力尔特的当地办事处查询演示电路板和样品情况。单通道 125Msps 器件的千片批购价为每片 60.00 美元。完整的产品系列可查看以下网址：www.linear.com.cn/HSADC。

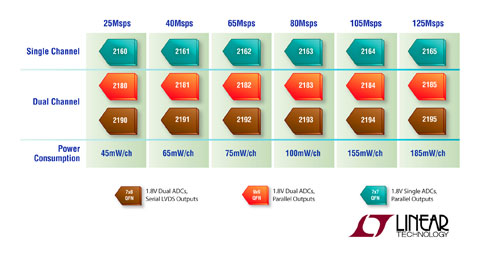

完整的 16 位并行和串行接口 ADC 系列

性能概要：LTC2165 / LTC2185 / LTC2195

16 位、25Msps 至 125Msps ADC
76.8dB SNR，90dB SFDR
低功率：每通道185mW (125Msps)
单 1.8V 电源
灵活的数字接口：

LTC2185 / LTC2165：CMOS、DDR CMOS 或 DDR LVDS 输出
LTC2195：串行 LVDS

可选输入范围：1V_P-P至 2V_P-P
550MHz 全功率带宽 S/H
可选数据输出随机函数发生器
可选时钟占空比稳定器
停机和打盹模式
用于配置的串行 SPI 端口
48 引脚 (7mm x 7mm) QFN 封装 (LTC2165)
64 引脚 (9mm x 9mm) QFN 封装 (LTC2185)
52 引脚 (7mm x 8mm) QFN 封装 (LTC2195)
