研诺高压降压控制器实现12V适配器设计灵活性较大化

研诺逻辑科技有限公司(AnalogicTech™）日宣布推出AAT1185，一款单输出、降压控制器，可提供用于低成本12V适配器的高效功率变换。通过采用研诺独创的Modular BCD工艺生产，该款新型控制器可通过同时提供高、低侧管脚来驱动多种外部N通道MOSFET（金属氧化物半导体场效应管），从而实现设计灵活多样性的较大化。此外，通过支持完全同步或异步运行两种方式，该款新型芯片支持设计者开发多种不同的应用解决方案，为诸如无线LAN、DSL和电缆调制解调器、笔记本电脑、机顶盒等等不同应用提供更好的性能和功率效率水平。

“鉴于目前12V适配器应用的多样性，设计师需要更高水平的设计灵活性来优化其特殊系统的解决方案，”研诺产品线副总裁CJ Zhang 说道。“通过提供低、高侧管脚驱动各种外部MOSFET，替代将MOSFET直接嵌入到芯片中，AAT1185控制器为设计者提供两种选择，即在负荷端开关上采用肖特基二极管的低成本、异步解决方案，和采用各种功率MOSFET阵列的高效率同步解决方案。”

高达10A的输出

AAT185单输出降压控制器支持的输入电压范围是6V 到24V，输出电压可调范围是0.8V到5.5V，输出电流范围从小于1A到10A。

该控制器提供高、低侧管脚驱动外部N通道功率MOSFET。两个驱动管脚与许多种外部MOSFET兼容，使设计师可采用AAT1185来开发应用于低功率和高功率配置之中的控制解决方案。

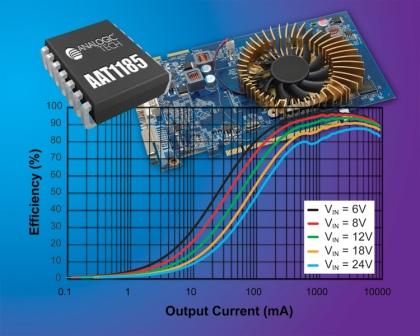

AAT1185的恒定频率电压模式控制允许设计师通过在整个输出电压和负载范围中优化性能。一个高达490 kHz的开关频率支持设计师使用多种L/C滤波元件，有助于保证较小的外部元件尺寸和高效率。外部补偿可帮助设计师优化瞬时响应。关断电流低于30µA。

为保证器件的完整性，AAT1185还配备了内部软启动、可编程过电流和过热保护电路。
