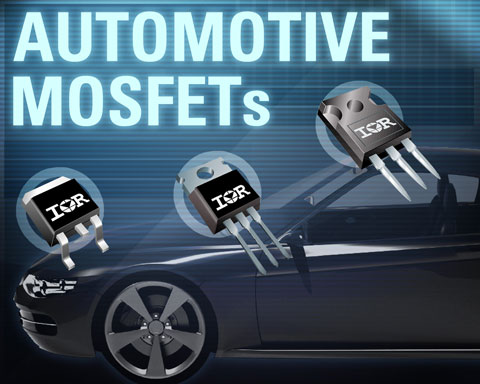

IR推出坚固的新系列40V至75V车用MOSFET,可为重载应用提供低导通电阻
全球功率半导体和管理方案领导厂商国际整流器公司 (International Rectifier,简称IR)近日推出新的车用MOSFET系列,适合要求低导通电阻的一系列应用,包括传统内燃机 (ICE) 平台以及微型和混合动力汽车平台上的重载应用。
IR坚固的新型平面器件提供低导通电阻,适合电压介于40V和75V之间的各种表面贴装器件 (SMD) 和通孔封装。这些新器件中,AUIRL1404S是40V逻辑电平栅级驱动MOSFET,其它器件都是搭载40V、55V和75V电压的标准栅级驱动MOSFET。
IR亚太区销售副总裁潘大伟表示:“这些坚固的新型平面MOSFET采用了IR经过验证的技术,为线性模式运行提供了卓越性能。由于这些产品满足宽泛的电压要求,使其非常适合使用较高板载电压的车辆,如卡车等。”
所有 IR 车用 MOSFET 产品都遵循 IR 要求零缺陷的汽车质量理念,并经过了动态和静态器件平均测试及 100% 自动晶圆级目视检查。AEC-Q101 标准要求器件在经过1, 000 次温度循环测试后,导通电阻变化幅度不能超过 20%。然而,经过延长测试后,IR 的新款AU 物料单在 5,000 次温度循环时的较大导通电阻变化只有 10%,体现了该物料单的高强度和耐用性。
新器件符合 AEC-Q101 标准,所采用的材料环保、不含铅,并符合电子产品有害物质管制规定 (RoHS) 。
产品规格
标准栅级驱动
器件编号 |
封装 |
V(BR)DSS (V) |
10VGS时的较大 导通电阻(mΩ) |
TC 为 25°C时的ID 较大值 (A) |
10VGS 时的 QG 典型值 (nC) |
AUIRF1404 |
TO-220 |
40 |
4 |
202 |
131 |
AUIRF1404S |
D2PAK |
40 |
4 |
162 |
160 |
AUIRF3504 |
TO-220 |
40 |
9.2 |
87 |
36 |
AUIRFR3504 |
DPAK |
40 |
9.2 |
87 |
48 |
AUIRF2805 |
TO-220 |
55 |
4.7 |
175 |
150 |
AUIRF2805S |
D2PAK |
55 |
4.7 |
135 |
150 |
AUIRF1405 |
TO-220 |
55 |
5.3 |
169 |
170 |
AUIRFR2405 |
DPAK |
55 |
16 |
56 |
70 |
AUIRFZ44N |
TO-220 |
55 |
17.5 |
49 |
42 |
AUIRFZ44NS |
D2PAK |
55 |
17.5 |
49 |
63 |
AUIRFP2907 |
TO-247 |
75 |
4.5 |
209 |
410 |
AUIRF3808 |
TO-220 |
75 |
7 |
140 |
150 |
AUIRF3808S |
D2PAK |
75 |
7 |
105 |
150 |
AUIRF2807 |
TO-220 |
75 |
13 |
82 |
107 |
AUIRFR2407 |
DPAK |
75 |
26 |
42 |
74 |
逻辑电平栅级驱动
器件编号 |
封装 |
V(BR)DSS (V) |
4.5VGS时的较大 导通电阻 (mΩ) |
TC 为 25°C时的ID 较大值 (A) |
4.5VGS 时的 QG 典型值(nC) |
AUIRL1404S |
D2PAK |
40 |
5.9 |
160 |
93 |
产品现正接受批量订单。相关数据和应用标准请浏览IR 的网站 www.irf.com。IR还提供Spice模型供索取。
