凌力尔特新推单片反激式开关稳压器

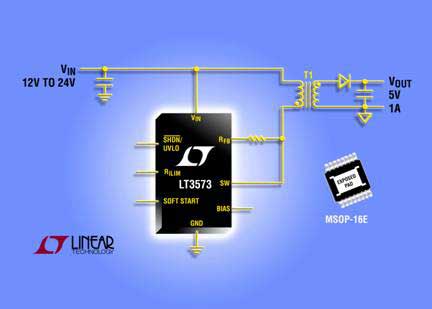

图片说明:LT3573
凌力尔特公司(Linear Technology Corporation)推出具有一个集成式1.25A NPN电源开关的隔离型单片反激式开关稳压器LT3573。该器件极大地简化了反激式转换器的设计,因为它不需要第三个绕组或光耦合器,并且可以直接从主端反激波形检测输出电压。LT3573在输出功率值高达7W时于3V至40V的输入电压范围内工作,可用于需要隔离式电源的众多工业、医疗、数据通信和汽车应用,包括海洋电子产品、低功率PoE和VoIP电话接口。
LT3573工作于边界模式,这是一种可变频率电流模式开关方案,从而在典型应用中于宽输入电压范围和输出负载电流内实现了±3%的总稳定带宽。与对等的连续传导模式设计相比,边界模式工作还允许使用较小的变压器。输出电压非常容易用两个外部电阻设置。
LT3573的其它特点包括一个用来为第三个绕组供电的片上LDO、可编程软启动、欠压闭锁、可调电流限制和输出电压温度补偿。
性能概要:
·3V至40V的VIN范围
·片上1.25A、60V集成式NPN电源开关
·无需变压器、第三个绕组或光耦合隔离器实现反馈
·电流模式控制
·边界模式工作
·用两个外部电阻设置VOUT
·可编程软启动
·可编程欠压闭锁
·输出电压温度补偿
·可调电流限制
