德州仪器系统侧电量监测计能准确测算电池寿命
TI 大批量模拟与逻辑业务部高级副总裁 Dave Heacock 指出:“随着移动设备中高清视频和数据传输等新功能的增加,消费者希望移动设备能像笔记本电脑一样工作,也能显示剩余电池电量。新推出的产品建立在 TI 创新的电池电量监测计技术之上,这种技术以前主要应用于笔记本电脑中。我们的便携式设备客户希望该技术能够应用于移动设计中,现在我们做到了。”
bq27500 系统侧电池电量监测计采用 TI 申请专利的 Impedance Track 技术,该技术能准确测量源自设备单体锂离子电池的数据,以便在各种条件下(甚至是电池老化)测算出剩余电池电量。这款微小型 IC 能通过比较电池电压、电池阻抗或电阻,以及电流积分,准确分析充电状态,根据测算的放电曲线上调或下调剩余充电状态。
目前大多数手持设备都不能准确监测剩余电池电量,只能简单测量电池电压,以此来猜测电量。一些手持设备使用传统的监测技术,这不仅需要通过不可靠的静态建模技术根据电池的放电率、温度和老化程度进行补偿,还必须对自放电速率和其它不可测量的电流进行建模。由于这些模型本身就存在误差,且很难进行较小化,因此较终用户也将很难准确了解随着电池的老化到底还剩多少运行时间。
测算剩余电量
bq27500 能够直接测量电池放电率、温度、老化程度以及其它因素的影响,准确测算剩余电池使用寿命,误差不超过 1%。通过测量并存储实时电池阻抗值,该 IC 能随电池老化自动调节总电量。充电状态与总电量可根据电压与阻抗测量结果进行计算,而无需重新通过充放电周期获得。
智能电源优化
随着手持式系统提供的功能越来越多,人们日益需要准确监测电池电量,以便智能管理可用电源,提醒系统用户剩余工作时间,尽可能延长系统运行时间。TI 的OMAP3410 处理器采用 SmartReflex 电源与性能技术,这类应用处理器采用准确的电池数据来优化系统的完整移动电源操作系统。例如,该系统可充分发挥多种功能优势,如低功耗模式、时钟门控、时钟节流 (clock throttling) 以及动态电压与基于电池电量的频率缩放等。bq27500 提供准确的储电报警功能 (reserve energy warning),这样电池放电结束时,系统可将数据保存至非易失存储器中,从而避免了因为电池电量耗尽而造成的工作损失。
系统侧实施方案
bq27500 可在主机系统的电路板上使用,并支持嵌入式或可拆卸电池。系统侧实施方案使手持设备制造商无需再为终端设备的电池组添加额外电子元件,从而降低了成本。由于电池的体积越来越小,在电池上集成电子元件是一个更大的挑战。bq27500 的系统侧实施方案能控制与管理其它主要电池管理功能,如电池组认证等。
价格与供货情况

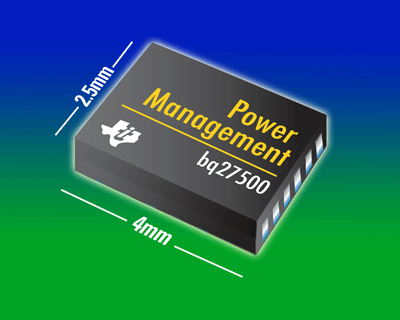

bq27500 现已开始批量供货,可通过 TI 及其授权分销商进行定购,该器件采用节省空间的 12 引脚 2.5 毫米 x 4毫米 SON 封装。如欲获取 bq27500 的评估板、设计应用手册、用户指南以及 TI 软件设计工具,敬请访问:www.ti.com.cn/power。
全面的电池管理产品系列
TI 为各种单或多节电池供电的设计提供了高性能的电池电源管理产品,其中包括全系列电池电量监测计、电池充电管理以及电池保护与认证解决方案。bq20z90 与bq20z70 多电池电量监测计适用于笔记本电脑与便携式工业应用。TI 的 bq27000 系列电量监测计 IC 支持单节电池组。如欲了解有关 TI 电池管理产品的更多详情,敬请访问:www.ti.com/battman。
