■结构紧凑

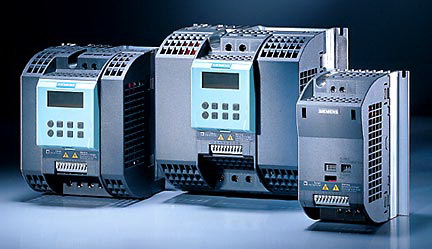

SINAMICS G110 变频器有三种外形尺寸, 额定输出功率范围为0.12至3.0 kW.(0.16至4Hp). 外形尺寸较小的变频器(FSA) 是采用空气对流的方式通过散热器自然冷却. 我们推荐您采用带有平板式散热器的变频器, 因为它们占用的安装空间特别小.
■内部配置灵活
SINAMICS G110 变频器有三个数字输入端, 由于变频器的设计具有创新理念, 这些输入端可以随意地进行参数化, 而且参数的设置不带限制条件. 变频器带有一个内置的DIP开关, 可以迅速地进行切换, 将电源频率设置为50Hz或60Hz, 因而适合在全世界使用.
■安装简便 - 与安装接触器类似
SINAMICS G110 变频器具有与接触器类似的, 对用户非常友好的接线端子界面; 接线时无须拆卸任何盖板. SINAMICS G110 变频器既可以安装在墙上和盘上, 也可以安装在DIN导轨上.
可以从变频器上拆卸或安装的选件BOP (基本操作板) : 在一台变频器的参数设置完成以后, 可以把它的参数简便地从一个变频器拷贝到另一个变频器.
■调试 - 快速和并不复杂
如果已经作好了设备的安装, 配线, 和速度设定值的设定, 并且您已经作好了一切准备工作, 那末, SINAMICS G110 变频器的调试过程的确是非常简单的. 参数和可随意指定的输入和输出端有两种设置方法: 利用SINAMICS STARTER 软件调试工具, 通过与PC机连接的组合件进行调试, 或者, 利用基本操作板(BOP, 选件) 进行调试. 在后一种情况下, 如果同时要调试若干个变频器, 而且它们具有相同的参数 , 那末, 已经输入一个变频器的参数设置值可以存放在BOP中, 然后拷贝到其他的各个变频器.
▲变频器优点简述
便于安装, 进行参数设置和调试.
牢固的EMC 设计.
参数涉及的范围全面而具有综合性,经过适当 的配置, 其适用范围非常广泛.
电缆连接简便.
可以通过模拟方式进行控制, 也可以通过USS 串行通讯方式进行控制.
采用较高的调制脉冲频率时, 电动机运行的噪声很小.
装有基本操作板(BOP, 选件)时, 可以显示变频器运行的状态信息和报警信息.
DIP开关使变频器的电源频率设置(50Hz 或60Hz) 非常方便.
采用RS485串行通讯(USS)控制方式的情况下,DIP开关使总线终端(总线较末端的变频器)的设置非常方便.
RS485串行通讯接口(仅指USS 控制方式)便于与驱动系统联网.
在机械系统具有共振频率的情况下,利用变频器的跳转频率功能,可以避免传动装置出现机械共振及由此产生的问题; 斜坡函数曲线的上升 / 下降时间可通过参数化进行设置, 较高可 达650s; 斜坡函数曲线的起始段和结束段可以 设置平滑园弧特性; 以及电动机仍然在转动的情况下使变频器重新与电动机接通(捕捉再起动功能)等功能, 可以保证机械系统平滑稳定的运行.
变频器在电源电压消失或出现故障后重新上电时的自动再起动功能, 提高了设备的可用性.
在负载突然变化的情况下, 快速电流限制功能(FCL)可以避免运行中变频器不应有的眺闸.
在驱动装置要求具有快速响应特性的情况下, 变频器具有快速的, 并可重复的开关量输入响应时间.
采用高分辨率(10位二进制数)的模拟输入(仅指模拟控制方式)时, 可实现速度的精调.
LED(发光二极管)显示变频器的状态信息.
具有完备的外部选件, 可以实现与PC机的通讯和与基本操作板(BOP)的连接.
变频器带有内置的A级或B级EMC滤波器.
▲SINAMICS G110 变频器的技术数据
电源电压和额定输出功率 1AC , 200 - 240 V ± 10% ; 0.12 - 3 kW
运行温度 - 10 °C 至 + 40 °C
控制方式 线性 V/ f 控制特性 (带有可编程的电压提升功能) ; 平方 V/ f 控制特性 ; 多点 (可编程) V/ f 控制特性
输入 3个数字输入; 可采用模拟输入控制方式或RS485串行通讯接口(USS协议) 控制方式
输出 1个带光电隔离的输出
与自动化系统的链接 可以作为LOGO和SIMATIC S7 - 200 配套的自动化设备
| |
