对系统集成进行了优化的无传感BLDC电机产品
Melexis 推出了其第二代集成BLDC电机控制器的首位成员:运用TruSense和SineDrive技术的MLX81200产品。这一发明为车用BLDC电机应用的系统化集成创造了新的可能性。
TruSense技术集合了磁阻测试和反电动势(BEMF)感应来侦测和追踪的转子位置。这一组合保证了电机能够在极大的动态范围和恶劣的环境中稳定工作。
这些无传感BLDC电机控制器使用了专用硬件模块和专利电机控制器算法,从而保证了在严苛的车用环境中稳定无故障的无传感操作。即时转子位置感应能够在70毫秒内快速启动到额定速度。利用相位积分器,专利BEMF(反电动势)感应能够在载荷快速变动的情况下使电机运转速度从极低变为高速。
SineDrive电机控制器能够通过整流来优化每一台电机的效率和转矩脉动,在诸如引擎降温风扇和HVAC风机的运用中十分关键。另外,无传感正弦波电机控制还减低了声频噪音,传导及辐射性散热,简化了电机控制。

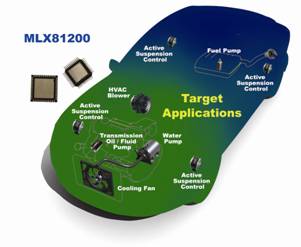

MLX81200使得全球范围内所有无传感BLDC电机具备了新的使用功能。宽而可靠的动态操作范围,能够防止引擎关闭情况下电池消耗的极低速运行能力,以及高度的集成化使得MLX81200产品成为了在各种混合动力系统中水泵和润滑油泵的理想方案。另外,这一新控制器的使用也为BLDC加油泵,主减震控制,引擎降温风扇和HVAC风机方面的运用带来了益处。
MLX81200整合了一枚16bit微控制器和专门用于BLDC电机控制的高电压外部模拟接口,可以使用较小的印刷电路板(PCB)附带有限的几个外部分离组件,包括30kB快闪(Flash)存储器、2kB SRAM、128B数据EEPROM、稳压器、芯片上的RC振荡器、能直接驱动6个n路功率场效应管(n-channel power FET)的前级驱动器(predriver)、高精度旁路电流感应器、独立模拟电路监控器、高电压输入/输出接口以及一些用于提高无故障运行的诊断功能元件。
MLX81200采用了QFN48和TQFP48 7*7毫米封装,较高可以承受150摄氏度的高温,适合引擎罩内的应用。样品及全部开发套件已经面世。
