凌力尔特新推出100V高速同步N沟道MOSFET驱动器能在更广的温度范围内工作

2008年12月05日11:19:25 本网站我要评论(2)字号：T | T | T

2008 年 12 月 5 日，凌力尔特公司 (Linear Technology Corporation) 推出LTC4444-5 的高可靠性 (MP) 级新版本，该器件是一个高速、高输入电源电压 (100V)、同步 MOSFET 驱动器，以在同步整流转换器拓扑中驱动高端和低端 N 沟道功率 MOSFET。该驱动器与功率 MOSFET 和凌力尔特诸多 DC/DC 控制器中的一款组合起来，形成了一个完整的高效率同步稳压器。LTC4444MP-5 可在 -55°C 至 125°C 的结温范围内运作并进行了全面的测试，而“ I ”等级器件版本的工作温度范围则为 -40°C 至 85°C。

利用一个 1.5Ω 上拉阻抗，这款强大的驱动器能够供应一个高达 1.4A 的电流 (用于驱动高端 MOSFET)；而利用一个 0.75Ω 下拉阻抗，该驱动器可提供一个 1.75A 的源电流 (用于驱动低端 MOSFET)，从而使其非常适合于驱动高栅极电容、高电流 MOSFET。LTC4444MP-5 还可以为较高电流的应用驱动多个并联 MOSFET。在驱动一个 1,000pF 负载时，高端 MOSFET 的快速 8ns 上升、5ns 下降时间以及低端 MOSFET 的 6ns 上升时间、3ns 下降时间较大限度地减小了开关损耗。集成自适应连通保护以较大限度缩短死区时间，同时防止高端和低端 MOSFET 同时导通。

LTC4444MP-5 为两个不受电源影响的输入而配置。高端输入逻辑信号从内部电平移动至自举电源，这个功能可以在比地电平高 114V 时正常发挥作用。此外，这个器件在 4.5V 至 13.5V 的范围内驱动高端和低端 MOSFET 栅极。

LTC4444MP-5 采用耐热增强型 MSOP-8 封装，千片批购价为每片 2.88 美元。

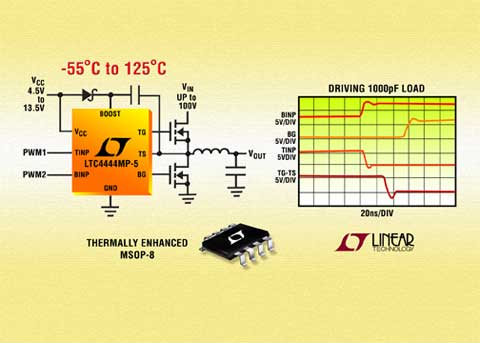

图片说明：DC/DC 转换器的高可靠性 100V 同步 MOSFET 驱动器

性能概要：LTC4444MP-5

高速/高压同步 N 沟道 MOSFET 驱动器
较高电源电压为 100V
-55°C 至 +125°C 的军用级塑封工作温度范围
大驱动电流：0.75Ω 下拉阻抗
4.5V 至 13.5V 栅极驱动电压
自适应连通保护
驱动高端和低端 MOSFET
高端栅极：8ns 上升，5ns 下降 (当驱动 1,000pF)
低端栅极：6ns 上升，3ns 下降 (当驱动 1,000pF)
用于栅极驱动电压的欠压闭锁
耐热增强型 MSOP-8 封装

如需了解更多信息，请登录 www.linear.com.cn
