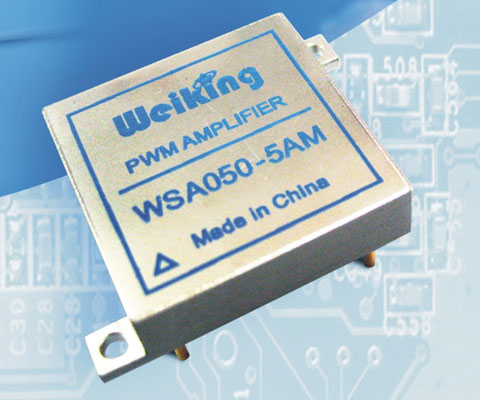

伟京电子推出WSA050—5A H桥混合集成开关放大器
伟京电子推出的WSA050—5A H桥开关放大器提供5A持续电流的驱动能力,工作电压较高可达80V。设计上采用了低导通损耗的全N沟功率级结构,内置的桥路驱动集成了驱动电压自举功能,每个半桥设置死区保护;PWM输入端和工作使能端均与TTL电平兼容,工作使能端允许悬空工作;内部集成电源滤波电容,降低了开关噪声的对外干扰,提高了电路的电磁兼容性能。工艺上采用厚膜功率混合集成工艺,实现了高密度、低热阻集成,占板面积仅为25.4mm×25.4mm,并设计有安装法兰,便于装配,在保证可靠性的前提下较大限度地减小了占板面积。
特点:
- 工作壳温:-55℃~+125℃
- 较高输入电压:50VDC
- 较大输出电流:5A
- PWM信号控制
- 高效率
- 禁止功能
该产品具有强劲功率,结构紧凑,可靠性高。主要应用于地面武器设备、雷达系统、航空设备、船舶系统、弹载电子设备、通信设备和高可靠性工业等领域。
关于伟京电子
西安伟京电子制造有限公司是一家集电源模块和厚膜混合集成电路类产品研发、生产、销售和服务为一体的高新技术企业,拥有一支电源和混合集成电路行业的专家级研发队伍。自成立以来,伟京电子始终坚持质量第一的原则,先后通过了ISO9001-2000质量管理体系认证,GJB9001A-2001军用质量管理体系认证等资格认证,并依据GJB2438A-2002及相关航天工业行业标准进行研制和生产。其产品广泛应用于地面车载、航天及航空等领域,凭借先进的技术和优质的服务,伟京电子赢得客户的一致好评。
