提供输出断接和可编程输入电流限制的1.2A、1.6MHz同步升压型稳压器

凌力尔特公司 (Linear Technology Corporation) 推出一个 1.6MHz、电流模式、同步升压型 DC/DC 转换器 LTC3125，该器件具有一个准确和可编程的平均输入电流限制。其内部 1.2A 开关在 1.8V 至 5.5V 的输入电压范围内可提供高达 5.25V 的输出电压，从而非常适用于锂离子/聚合物电池、3.3V PC 板卡插槽或多节碱性/镍氢金属电池应用。LTC3125 可从一个 3.3V 输入提供高达500mA 的连续输出电流 (在 5V)。

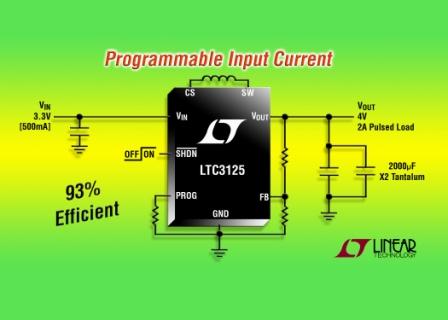

LTC3125 的平均输入电流限制在 200mA 至 1000mA 之间，能以 ±5% 的准确度编程。准确可调节的电流限制再结合一个输出存储电容器使 LTC3125 非常适合于诸如 GSM 和 GPRS 板卡等应用，这类应用需要从功率受限的输入电源获取 2A 或更大的电流脉冲。此外，LTC3125 的准确输入电流在电池后备系统中实现了大型超级电容器的安全和快速充电, 而并未使电池或辅助电源承受过应力。

同步整流实现了高达 93% 的效率，而突发模式 (Burst Mode^®) 工作可将静态电流降至仅为 15uA，从而延长了在手持式应用中的电池工作时间。LTC3125 还可以在降压模式工作，能提供一个低于输入的稳压输出。2mm x 3mm DFN-8 封装和一个 1.6MHz 恒定开关频率的结合可较大限度地缩减电感器和电容器的尺寸，从而提供了 PC 板卡应用所需的纤巧占板面积解决方案和外型。其它特点包括断路保护、软启动和热保护。

LTC3125EDCB 采用 8 引线 2mm x 3mm DFN 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 2.25 美元。

性能概要：LTC3125

·          1.2A、1.6MHz 同步升压型稳压器提供输出断接功能

·          可编程的平均输入电流限制

·          具 5% 准确度的 200mA 至 1000mA I_IN 编程范围

·          支持大电流 GSM/GPRS 负载脉冲

·          V_IN：1.8V 至 5.5V，V_OUT：2V 至 5.25V

·          V_IN > V_OUT 工作

·          1.6MHz 固定频率工作

·          内部电流检测电阻

·          1.2A 峰值电感器电流限制

·          高达 93% 的效率

·          软启动

·          低静态电流突发模式工作：I_Q = 15uA

·          采用 2mm x 3mm x 0.75mm DFN-8 封装

www.linear.com.cn
