稳定性较大化并减小占板面积的内置过压保护双输入充电器芯片

研诺逻辑科技有限公司(AnalogicTech™，纳斯达克股票市场代码：AATI），今日宣布推出产品编号为AAT3691的一款内置了高达28V过压保护的双输入电池充电器芯片。为满足业界对多电源电池充电的高灵活性和稳定性要求而设计，该款新型电池充电器支持诸如手机、数码相机以及其它手持设备应用中交流电（AC）适配器和USB接口两种输入。该充电器可对哪种输入源提供较短的充电时间进行智能评估，并修订充电路径，同时内置的过压保护(OVP)可避免电池和系统的错误输入。

“今天的便携系统设计师需要一种电池充电解决方案，不仅支持来自AC适配器和USB接口的两种输入，同时还要保护电池、充电器和系统。”研诺产品线总监Siamak Bastani说道。“AAT3691为两种输入提供高达28V的内置过压保护，帮助设计师较大限度实现充电灵活性和稳定性，同时减少组件数量和成品的占板面积。”

快速过压保护响应

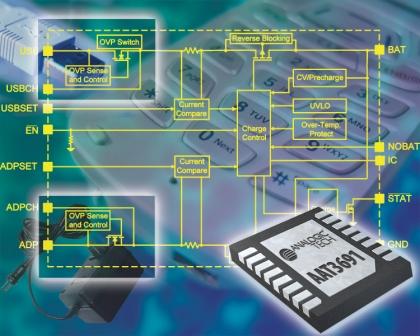

AAT3691是专为调节电池充电电压和电流而设计，适用于各种便携系统广泛采用的4.2V锂离子电池。由于一个内置的电池充电器芯片结合了一个功率器件、逆电流阻断和电流感应，因此该器件所设计的AC适配器输入和USB接口运行的输入电压范围是3.0V到6.75V（典型值）。

为了较大限度地提高安全性，AAT3691增加了内置高达28V的过压保护。OVP块可提供1 µs以下的超快速响应。

 通过一个适配器充电的充电电流可通过编程达到1.6A，而通过采用了外部电阻的一个USB接口的充电电流可达到0.5A。当适配器或USB输入电量超过6.75V典型值时，一个内部的开关组系列将开启，以防止电池或充电线路受损。AAT3691的充电和过压保护总导通电阻(R_DS(ON))值极低，较大仅为600 mΩ。自动充电选择线路可根据输入电压和其它标准识别出较佳充电源，以及通过调整充电路径实现较短充电时间。

AAT3691还带有现在无电池(NOBAT)输入检测功能，防止通过过压保护单元的输入功率，在无电池状态、电池追踪或连接器存在缺陷的情况下取消充电。

此款新型充电芯片还提供其它一系列保护功能，用来保护充电器件、控制系统和电池。电池充电状态一直不断被检测以发现故障条件，安全性能包括热关断保护、上电复位和软启动。

第二款充电芯片

在AAT3691基础上，研诺还推出一款略加修改的版本，除提供以上所有功能之外，还增加了一个内置低压差线性稳压器（LDO），它将于2009年第二季度供货。在充电周期内，该LDO可用作为手机或其他便携设备上的一个收发器、内务微控制器供电，从而将系统电流消耗降到较低，并缩短充电时间。

价格与供货
