凌力尔特推出高效率、4MHz同步降压型稳压器LTC3565
2009 年 2 月 3 日,凌力尔特公司 (Linear Technology Corporation) 推出高效率同步降压型稳压器 LTC3565,该器件采用 3mm x 3mm DFN (或 MSOP-10E) 封装,可提供高达 1.25A 的连续输出电流。LTC3565 采用恒定频率 (高达 4MHz) 和电流模式架构,在 2.5V 至 5.5V 的输入电压范围内工作,非常适用于单节锂离子或多节碱性/镍镉/镍氢金属电池应用。它能产生低至 0.6V 的输出电压,因此能够为较新一代低压 DSP 和微控制器供电。一个独立的 RUN 引脚可实现简单的接通和停机。其开关频率从 400kHz 至 4MHz 是用户可编程的,从而使设计师能够优化效率,同时避开关键的噪声敏感频段。其 3mm x 3mm DFN-10 (或 MSOP-10) 封装和高开关频率可保持使用小的外部电感器和电容器,从而提供一个占板面积非常紧凑、高热效率的解决方案。
LTC3565 采用 RDS(ON) 仅为 0.13Ω (N 沟道低端 FET) 和 0.15Ω (P 沟道高端 FET) 的内部开关,提供高达 95% 的效率。它还运用低压差 100% 占空比工作,以允许输出电压等于 VIN,从而进一步延长电池工作时间。LTC3565 以自动低纹波 (<25mVPK-PK) 突发模式 (Burst Mode®) 工作,提供仅为 40uA 的无负载静态电流。如果是噪声敏感的应用,那么可以不使用突发模式,而采用更低噪声的脉冲跳跃模式,这仍然能提供仅为 330uA 的静态电流。LTC3565 在整个频率范围内都可以同步至外部时钟。其它特点包括 ±2% 的输出电压准确度和过热保护。
LTC3565EDD 采用 3mm x 3mm DFN-10 封装,有现货供应,而 LTC3565EMSE 采用 10 引线、耐热增强型 MSOP 封装。以 1,000 片为单位批量购买,每片价格为 2.00 美元。工业级版本 LTC3565IDD 和 LTC3565IMSE 经过测试,保证在 -40°C 至 125°C 的工作结温范围内工作,千片批购价为每片 2.30 美元。所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn。

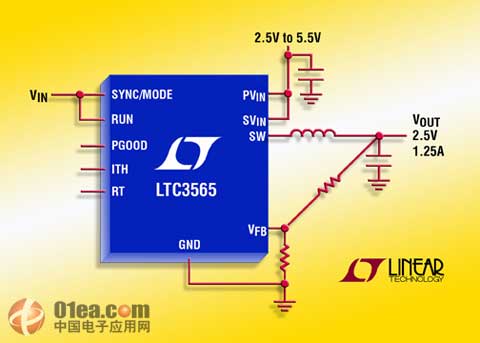

图片说明:采用 3mm x 3mm DFN 封装的 4MHz、1.25A (IOUT) 同步降压型开关稳压器
性能概要:LTC3565
- 采用纤巧电容器和电感器
- 独立 RUN 引脚
- 高频工作:达 4MHz
- 低 RDS(ON) 内部开关:0.15Ω
- 高效率:达 95%
- 可选低纹波 (<25mVP-P) 突发模式工作:IQ=40uA
- 采用陶瓷电容器时可稳定
- 电流模式工作实现卓越的电压和负载瞬态响应
- 短路保护
- 低压差工作:100% 占空比
- 低停机电流:IQ ≤ 1uA
- 输出电压范围从 0.6V 至 5V
- 可同步至外部时钟
- 支持预偏置输出
- 小型 10 引线 (3mm x 3mm) DFN 或 MSOP 封装
凌力尔特公司简介
凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年,是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司,并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModuleTM 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn 。
