凌力尔特推出3通道、高效率3MHz同步降压型稳压器LTC3569

2009年02月04日10:19:42 本网站我要评论(2)字号：T | T | T

2009 年 2 月 4 日，凌力尔特公司 (Linear Technology Corporation) 推出 3 通道、高效率 3MHz 同步降压型稳压器 LTC3569，该器件从一个通道提供高达 1.2A 的连续输出电流，而另外两个通道则每一个提供 600mA。LTC3569 采用恒定频率电流模式架构，在 2.5V 至 5.5V 的输入电压范围内工作，非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。通过切换 EN 引脚将每个通道的反馈电压从 800mV 降至 425mV（以 25mV 为增量），3 个输出电压中的每一个都可独立编程，从而可实现每个通道输出电压的动态调整。此外，每个 600mA 稳压器可作为相互的从属电源或 1.2A 通道的从属电源以支持更大的电流，从而提供附加的设计灵活性。

LTC3569 的开关频率可在 1MHz 和 3MHz 之间编程，或设置为 2.25MHz，从而使设计师能够优化效率，同时避开关键噪声敏感频段。其 3mm x 3mm QFN-20（或 TSSOP-16E）封装与高开关频率结合，可保持使用小的外部电感器和电容器，从而提供一个占板面积非常紧凑和高热效率的解决方案。

LTC3569 的内部同步开关提供高达 95% 的效率，同时突发模式 (Burst Mode^®) 运作在无负载情况下较大限度地将静态电流降至仅为 100uA (所有 3 个通道)。就需要较低可能噪声的应用而言，LTC3569 可以脉冲跳跃模式运行，以较大限度降低输出纹波。LTC3569 提供一个电源良好 (Power Good) 指示器，可同步至外部时钟 (1.2MHz 至 3MHz)。其它特点包括内部补偿、过热和短路保护。

LTC3569EUD 采用 3mm x 3mm QFN-20 封装，LTC3569EFE 采用 16 引线耐热增强型 TSSOP 封装。以 1,000 片为单位批量购买，每片价格分别为 3.10 美元和 3.20 美元。工业级版本 LTC3569IUD 和 LTC3569IFE 经过测试，保证在 -40°C 至 85°C 的工作结温范围内工作，千片批购价分别为每片 3.65 美元和 3.75 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

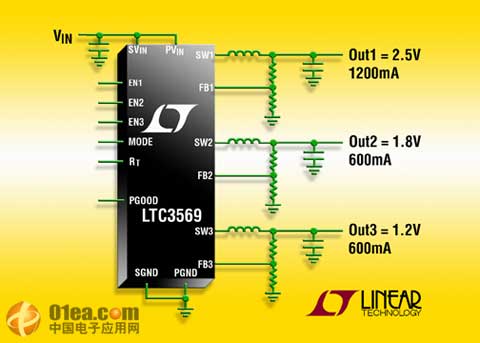

图片说明：具动态可调输出的 3 通道、3MHz 同步降压型 DC/DC 转换器

性能概要：LTC3569

3 个独立的电流模式降压型 DC/DC 稳压器 (1.2A 和 2 x 600mA)
可采用单引脚设置 V_FB 伺服电压在 800mV 直至 425mV 的范围 (以 25mV 为步进)
为实现更大电流工作，将 V_FB 拉高以使每个 600mA 降压型稳压器成为一个从属器件
脉冲跳跃或突发模式工作
可编程 (1MHz 至 3MHz) 或固定 2.25MHz
V_IN 范围：2.5V 至 5.5V
可同步 (1.2MHz 至 3MHz)
所有稳压器都是内部补偿的
PGOOD 输出标记
静态电流 <100uA (所有稳压器都以突发模式工作)
零停机电流
过热和短路保护
纤巧 3mm x 3mm 20 引线 QFN 和耐热增强型 TSSOP FE-16 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^TM 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
