凌力尔特推出双通道电流模式PWM降压型DC/DC转换器LT3509

2009年02月10日12:00:17 本网站 我要评论(2)字号:T | T | T

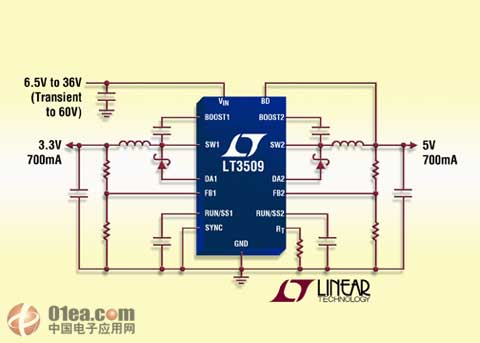

图片说明:采用 3mm x 4mm DFN 封装并具 60V 瞬态保护的 36V、2.2MHz、双通道 0.7A (IOUT) 降压型开关稳压器

  2009 年 2 月 10 日,凌力尔特公司 (Linear Technology Corporation) 推出双通道电流模式 PWM 降压型 DC/DC 转换器 LT3509,该器件具有两个内部 36V、1A 电源开关,采用 14 引线 3mm x 4mm DFN 或 MSOP-16E 封装。每个通道能提供高达 700mA 的输出电流,效率高达 88%。其 3.6V 至 36V 的宽输入电压范围以及达 60V 的瞬态保护使该器件非常适用于调节种类繁多的电源,包括未稳压的交流变压器、24V 工业电源和汽车电池。就汽车应用而言,LT3509 的 3.6V 最低输入电压使它能够以低于 4V 的输入工作,这对满足汽车“冷车发动”需求极为重要。类似地,该器件的 36V 连续输入能力加上 60V 瞬态保护使它能够承受在负载突降情况下出现的瞬态。LT3509 的 300kHz 至 2.2MHz 开关频率是用户可编程的,使它能够最大限度地提高效率,而且可使用纤巧、低成本电感器和陶瓷电容器,从而产生低和可预测的输出纹波。

  LT3509 的低 VCESAT (320mV/0.9A) 内部开关提供高达 88% 的效率,最大限度地减少浪费的热量。一个内部 0.80V 基准能实现低于 1V 的所需输出电压以为最新一代低压 DSP 和微控制器供电。低压差内部开关可实现达 95% 的占空比,而内部逐周期电流限制提供了保护以免受输出短路影响。低电流 (<9µA) 停机可为电池供电型系统提供延长的运行时间。

  LT3509EDE 采用耐热增强型 3mm x 4mm DFN-14 封装,而 LT3509EMSE 采用耐热增强型 MSOP-16E 封装。它们的价格分别为每片 2.95 美元和 3.05 美元。工业温度级的 LT3509IDE 和 LT3509IMSE 经过测试,保证在 -40°C 至 125°C 的工作结温范围内工作,价格分别为每片 3.39 美元和 3.51 美元。所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn。

性能概要:LT3509

  • 两个具内部电源开关的 700mA 开关稳压器
  • 3.6V 至 36V 的宽工作电压范围
  • 过压闭锁可保护电路经受高达 60V 的瞬态电压
  • 对短路的坚固性
  • 低压差电压:95% 最大占空比
  • 可调 300kHz 至 2.2MHz 开关频率;在整个范围内可同步
  • 使用小型电感器和陶瓷电容器
  • 集成的升压二极管
  • 内部补偿
  • 耐热增强型 14 引线 (3mm x 4mm) DFN 和 16 引线 MSOP 封装

凌力尔特公司简介

  凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年,是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司,并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModuleTM 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn 。
