采用3mm x 4mm DFN封装的2.2MHz、36V双路降压型DC/DC转换器

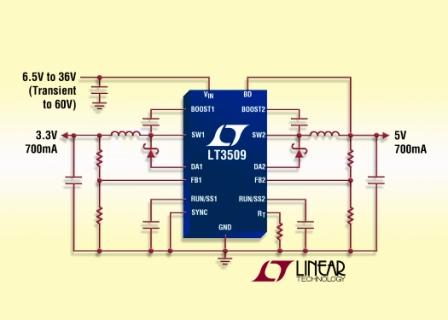

凌力尔特公司 (Linear Technology Corporation) 推出双通道电流模式 PWM 降压型 DC/DC 转换器 LT3509,该器件具有两个内部 36V、1A 电源开关,采用 14 引线 3mm x 4mm DFN 或 MSOP-16E 封装。每个通道能提供高达 700mA 的输出电流,效率高达 88%。其 3.6V 至 36V 的宽输入电压范围以及达 60V 的瞬态保护使该器件非常适用于调节种类繁多的电源,包括未稳压的交流变压器、24V 工业电源和汽车电池。就汽车应用而言,LT3509 的 3.6V 较低输入电压使它能够以低于 4V 的输入工作,这对满足汽车“冷车发动”需求极为重要。类似地,该器件的 36V 连续输入能力加上 60V 瞬态保护使它能够承受在负载突降情况下出现的瞬态。LT3509 的 300kHz 至 2.2MHz 开关频率是用户可编程的,使它能够较大限度地提高效率,而且可使用纤巧、低成本电感器和陶瓷电容器,从而产生低和可预测的输出纹波。
LT3509 的低 VCESAT (320mV/0.9A) 内部开关提供高达 88% 的效率,较大限度地减少浪费的热量。一个内部 0.80V 基准能实现低于 1V 的所需输出电压以为较新一代低压 DSP 和微控制器供电。低压差内部开关可实现达 95% 的占空比,而内部逐周期电流限制提供了保护以免受输出短路影响。低电流 (<9µA) 停机可为电池供电型系统提供延长的运行时间。
LT3509EDE 采用耐热增强型 3mm x 4mm DFN-14 封装,而 LT3509EMSE 采用耐热增强型 MSOP-16E 封装。它们的价格分别为每片 2.95 美元和 3.05 美元。工业温度级的 LT3509IDE 和 LT3509IMSE 经过测试,保证在 -40°C 至 125°C 的工作结温范围内工作,价格分别为每片 3.39 美元和 3.51 美元。所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn。
性能概要:LT3509
· 两个具内部电源开关的 700mA 开关稳压器
· 3.6V 至 36V 的宽工作电压范围
· 过压闭锁可保护电路经受高达 60V 的瞬态电压
· 对短路的坚固性
· 低压差电压:95% 较大占空比
· 可调 300kHz 至 2.2MHz 开关频率;在整个范围内可同步
· 使用小型电感器和陶瓷电容器
· 集成的升压二极管
· 内部补偿
· 耐热增强型 14 引线 (3mm x 4mm) DFN 和 16 引线 MSOP 封装
www.linear.com.cn相关阅读:
