提供3A/1A或2A/2A电流的可配置双输出降压型转换器

凌力尔特公司 (Linear Technology Corporation) 推出双通道、同步降压型稳压器 LTC3546，该器件能以高达 96% 的效率提供两路 2A 输出或从一个通道提供 3A、另一个通道提供 1A 输出。LTC3546 采用恒定频率、电流模式架构，在 2.25V 至 5V 的输入电压范围内工作，从而使它非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。每路输出都从 0.6V 至 5V 可调，并具有接通电源跟踪。单独的 RUN 和电源良好 (Power Good) 引脚实现对每个通道的独立控制。LTC3546 的开关频率可以设置为 2.25MHz 或者从 750kHz 至 4MHz 可编程，从而使设计师能够在避开关键噪声敏感频段时也可优化效率。其 4mm x 5mm QFN-28 封装与高开关频率的结合允许使用小的外部电感器和电容器，从而提供一个占板面积非常紧凑和高热效率的解决方案。

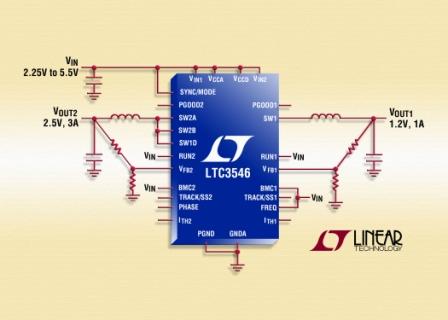

LTC3546 的设计由 2A 和 1A 主同步开关以及一个 1A 独立同步输出开关组成，1A 独立同步输出开关可在外部连接到两个主输出之一，以产生 3A 和 1A 输出或双路 2A 输出。2A 主开关可与附加开关同相运行，或通过一个外部相位引脚与附加开关呈 180^o 反相运行。

LTC3546 的突发模式 (Burst Mode^®) 工作在无负载情况下较大限度地将静态电流降至仅为 160uA (两个通道都接通)。突发模式工作开始时的电流门限可以就每个通道独立编程，从而优化了总体效率。就需要较低可能噪声的应用而言，LTC3546 还能以脉冲跳跃或强制连续模式运行，以较大限度降低输出纹波。LTC3546 提供一个电源良好指示器，而且可同步至外部时钟。其它特点包括外部同步能力、过热和短路保护。

LTC3546EUFD 采用 4mm x 5mm QFN-28 封装，以 1,000 片为单位批量购买，每片价格为 3.75 美元。工业级版本 LTC3546IUFD 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价为每片 4.41 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3546

·        V_IN 范围：2.25V 至 5.5V

·        V_OUT 范围：0.6V 至 5V

·        3A/1A 或双路 2A 输出电流能力

·        可编程频率工作；2.25MHz 或在 0.75MHz 至 4MHz 范围内可调

·        低 R_DS(ON) 内部开关

·        高效率：达 96%

·        无需肖特基二极管

·        短路保护

·        电流模式工作以实现卓越的电压和负载瞬态响应

·        低纹波突发模式工作 (<30mV_P-P)，I_Q ＝ 125uA

·        超低停机电流：I_Q < 1uA

·        低压差工作：100% 占空比

·        每个通道都有电源良好输出

·        外部或内部可编程突发电平

·        外部或内部软启动或电源跟踪

·        采用 28 引线 (4mm x 5mm) QFN 封装
