凌力尔特推出面向两节锂离子/聚合物电池的紧凑型、单片高压电池充电器LT3650-8.2

2009年02月16日09:11:32 本网站我要评论(2)字号：T | T | T

2009 年 2 月 13 日，凌力尔特公司 (Linear Technology Corporation) 推出面向两节锂离子/聚合物电池的紧凑型、单片高压电池充电器 LT3650-8.2。该器件的开关模式架构较大限度地降低了功耗，而不会牺牲电路板空间。LT3650-8.2 可接受高达 32V 的输入，具有 40V 绝对较大额定值以实现更大的系统裕度。用户可选定时器或 C/10 终止无需外部微控制器并简化了设计。充电电流是可编程的，并可动态调节至高达 2A；电源电路集成到芯片上以节省电路板空间。LT3650-8.2 不需要外部高准确度电阻来设置浮动电压，从而进一步节省了成本和空间。应用包括工业手持式仪表、12V 至 24V 汽车和重型设备、台式插座充电器以及小型笔记本电脑或平板电脑。

LT3650-8.2 的 1MHz 高工作频率和电流模式架构允许使用小型电感器和电容器，从而较大限度地降低噪声和滤波需求。较终浮动电压准确度规定为 ±0.5%，充电电流准确度为 ±5%，C/10 检测准确度为 ±2.5%。一旦充电终止，LT3650-8.2 就自动进入可将输入电源电流降至 85uA 的低电流备用模式。在停机时，输入偏置电流降至 15uA。LT3650-8.2 在所有非充电周期较大限度地延长了电池寿命，电池消耗不到 1uA。就安全和自主充电控制而言，LT3650-8.2 具有诸如自动重启动和预查验、一个热敏电阻输入用于温度合格的充电、可编程输入电流限制、坏电池检测和二进制编码状态输出引脚等功能。

LT3650-8.2 采用紧凑型扁平 (0.75mm) 12 引脚 3mm x 3mm DFN 封装，提供 E 级和 I 级两种版本，两种版本都工作在 -40°C 至 +85°C 的温度范围内。以 1,000 片为单位批量购买，每片价格分别为 2.80 美元和 3.22 美元。如需更多信息，请登录 www.linear.com.cn。

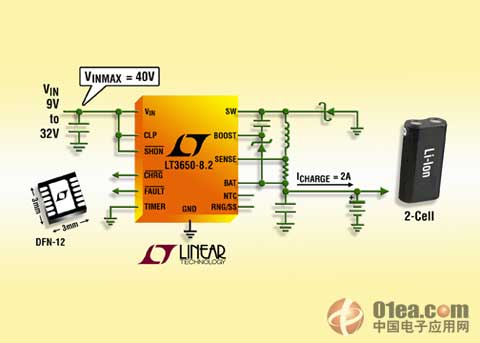

图片说明：32V、2A 单片两节锂离子电池充电器

性能概要：LT3650-8.2

宽输入电压范围：9V 至 32V (40V 绝对较大值)
可编程充电电流高达 2A
两节锂离子/聚合物电池充电能力，8.2V 充电电压
用户可选终止：C/10 或可编程终止定时器
动态充电速率编程/软启动引脚
可编程输入电流限制
1MHz 开关频率允许使用小型外部组件
±0.5% 充电电压准确度
±5% 充电电流准确度
±2.5% C/10 检测准确度
NTC 电阻温度监视器
自动再充电
自动预查验
二进制编码集电极开路充电状态引脚
具自动复位的坏电池检测
紧凑型扁平 (0.75mm) 3mm x 3mm DFN-12 封装
