可支持三端双向可控硅调光功能的LED驱动器

2009年02月19日09:45:15 本网站我要评论(2)字号：T | T | T

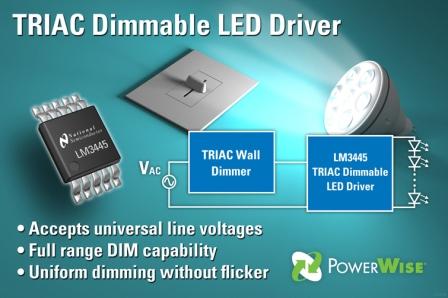

美国国家半导体公司 (National Semiconductor Corporation)(美国纽约证券交易所上市代码：NSM)宣布推出一款全新的离线式恒流控制器。该产品的优势在于可以支持具备三端双向可控硅(TRIAC)正向或反向相位控制功能的传统入墙式调光器，因此可以稳定调控高亮度LED的光暗，确保不会出现光线闪烁问题。这款可支持三端双向可控硅调光控制功能的LM3445 LED 驱动器不但可以支持高达100:1 的调光比，而且还可输出 1A以上的恒流来驱动多串LED，可广泛应用于住宅、建筑物、商业及工业专用照明领域。
可支持三端双向可控硅调光功能的LM3445 LED 驱动器可大幅提高系统的光线输出量，在典型应用情况下符合美国 “能源之星” (ENERGY STAR®) 的功率标准，归属于美国国家半导体PowerWise®高能源效率产品系列。
按照目前业界的设计标准，入墙式三端双向可控硅调光器通常连接白炽灯或卤素灯这类电阻负载。但 LED灯泡并不属于入墙式三端双向可控硅调光器可以接入的电阻负载，因此如果利用传统的入墙式三端双向可控硅调光器调控LED灯泡的亮度，调控效果将无法达到较佳状态。目前市场上的LED驱动器会产生频率为120Hz的闪烁，或者无法达到100:1的调光比。美国国家半导体的LM3445芯片可以成功解决上述问题，该芯片可将三端双向可控硅的斩波波形转为DIM信号，然后进行解码，从而实现100:1的调光比，并确保调光稳定，无闪烁发生。这款驱动器采用的控制架构正在申请专利。新型架构可以确保输入LED的纹波电流恒定不变，有助于延长LED的寿命。展示LM3445芯片的一套短片已在网上播出，详细内容可浏览http://www.national.com/led网页。
采用美国国家半导体的LM3445 LED 驱动器，便可实现LED灯泡取代目前利用标准三端双向可控硅入墙式调光器的白炽灯泡和卤素灯泡。此外，该驱动器还可通过主/从操作方式，控制多串LED灯泡。
系统设计工程师只需采用美国国家半导体的 WEBENCH® LED Designer 网上设计工具，便可在极短时间内完成全套利用LM3445芯片执行控制功能的LED照明系统设计。登入http://www.national.com/webench/led网页，便可立即开始设计工作。
LM3445的技术规格
采用10引脚迷你型SOIC封装的美国国家半导体LM3445芯片是一款自适应固定关断时间的交流/直流降压恒流控制器。其特点是内置三端双向可控硅调光译码器，因此可以利用标准的三端双向可控硅调光器执行调光对比极大的LED调光功能。此外，该芯片采用可支持高频操作的架构，可与体积小巧的外置被动元件搭配使用。
LM3445芯片的另一特点是内置泄流器电路。每当线路电压下跌至较低水平时，泄流器会容许电流继续流通，以便三端双向可控硅调光器可以继续正常运行。此外，该芯片内置的被动式功率因数校正电路可以在周期内的大部分时间直接从线路截取电流，为降压稳压器提供恒定的正电压，并确保较低的耗电量。LM3445芯片的优势还包括：过热停机、限流及欠压锁定等保护功能。
如欲进一步查询有关LM3445芯片的资料或订购样品及评估电路板，请浏览http://www.national.com/pf/LM/LM3445.html网页。
美国国家半导体的 WEBENCH LED Designer网上设计工具简介
利用美国国家半导体的 WEBENCH LED Designer网上设计工具，工程师便可方便地设计出多达60颗LED的串行或并行LED照明系统。工程师只需在键盘上轻轻一按，这套工具便会提供数以百计的高亮度LED以供选择，而且还会根据选定的LED挑选出一款性能匹配的美国国家半导体PowerWise高能源效率LED驱动器，以支持工程师设计出具备较高性能的电源供应系统。工程师只需输入设计的方案大小及效率，便可就电路的动态情况（例如启动、稳定状态、脉冲宽度调制光暗调控及线路瞬态）分别进行电路特性的仿真测试。只需进行几分钟的微调，便可通过建模(BuildIt!)功能提供一份详尽的LED电路物料清单，工程师可以订购这套度身订造的建模套件，其中包括指定的LED、PC电路板、驱动器集成电路以及相关的无源元件，美国国家半导体保证会在较短时间内将有关套件送到客户手中。
价格及供货情况
LM3445芯片已有批量供货，采购以1,000颗为单位，单颗价为1.75美元。
www.national.com

可支持三端双向可控硅调光功能的LED驱动器
