延长电池运行时间的7V、500mA 同步降压-升压型 DC/DC 转换器

凌力尔特公司 (Linear Technology Corporation) 推出 7V 同步降压-升压型转换器 LTC3534，该器件可利用单个电感器向一个高于、等于或低于输入的稳定输出提供高达 500mA 的输出电流。该器件的拓扑可通过各工作模式提供连续输送，从而使其非常适用于 3 或 4 节碱性/镍镉/镍氢或单节锂电池应用，这类应用甚至在电池电压降至低于输出时也必须保持恒定输出电压。一个典型应用是从一个具有 3.6V 至 6.4V 输入电压范围的碱性电池为一个 5V 输出轨供电。在大多数情况下，这个降压-升压型 DC/DC 转换器与传统的 SEPIC 解决方案相比，可以再增加 25% 的电池运行时间。LTC3534 的 1MHz 恒定开关频率在较大限度减小外部组件尺寸的同时，可确保低噪声。纤巧的外部组件再结合 3mm x 5mm DFN (或 SSOP-16) 封装能提供一个小占板面积的解决方案，而这一般在手持式应用中都是需要的。

LTC3534 含有两个 N 沟道 MOSFET 和两个 P 沟道 MOSFET (分别为 215mΩ/275mΩ 和 260mΩ)，以提供高达 94% 的效率。突发模式 (Burst Mode^®) 工作仅需要 25uA 静态电流，而停机电流低于 1uA，从而进一步延长了电池运行时间。如果应用是噪声敏感的，那么 PWM 引脚还可以配置为提供强制连续工作，以降低噪声和 RF 干扰。其它特点包括软启动、电流限制、热停机和输出断接。

LTC3534EDD 采用 16 引线 3mm x 5mm DFN 封装，有现货供应，LTC3534EGN 采用 16 引线 SSOP 封装。以 1,000 片为单位批量购买，两种版本每片价格均为 3.15 美元。如需更多信息，请登录 www.linear.com.cn。

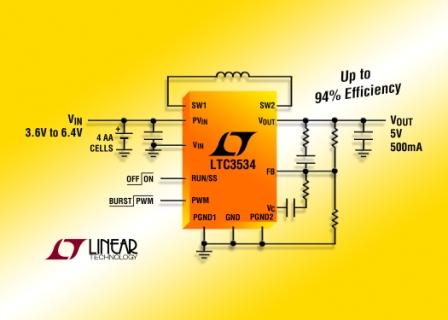

照片说明：7V 降压-升压型同步 DC/DC 转换器提供延长的电池运行时间

性能概要：LTC3534

·        输入电压可高于、等于或低于输出，并提供稳定输出电压

·        2.4V 至 7V 输入电压和 1.8V 至 7V 输出电压范围

·        从 4 节 AA 电池在 500mA 提供 5V V_OUT

·        单电感器

·        同步整流：高达 94% 的效率

·        具 25uA I_Q 的突发模式工作

·        停机时输出断接

·        1MHz 开关频率

·        <1uA 的停机电流

·        小型耐热增强型 16 引线 (3mm x 5mm x 0.75mm) DFN 和 16 引线 SSOP 封装
