电路板功能测试系统

2009年03月04日11:20:28 本网站 我要评论(2)字号:T | T | T
关键字:应用 电源 数字 计算机

电路板功能测试系统用于电路板组件(PCBA)的功能测试(FCT),满足自动化大批量生产的要求
    ● 用户根据自己需要定义测试步骤,灵活方便
    ● 适合工业自动化大批量生产应用
    ● 系统测试精度高,稳定可靠

测试系统概述

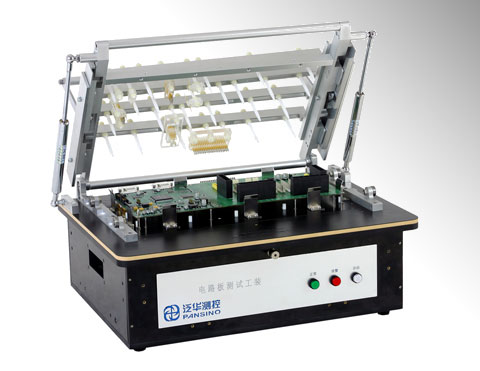

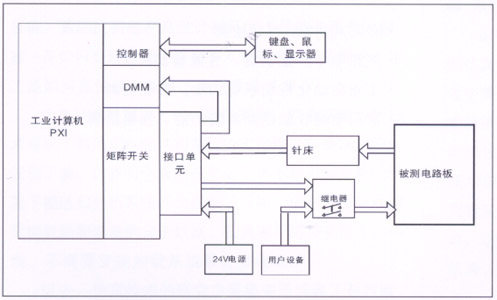

电路板测试过程通常由多个步骤组成,每单个步骤中需要对多个物理量(电压、电流、电阻、频率、波形等)进行测试。在每个步骤测试时,通常要闭合一些开关,使电路板处于特定的测试状态(如对电路板加载电源、对某些测点加载电阻、使某些测试点短路等),然后对一些被测量信号进行测试。本系统由工业计算机、针床及配件组成。可根据以上测试特点进行系统软件、硬件的定义和配置。

系统特点

·用户可自己定义测试步骤,测试灵活方便:用户根据自己需要定义测试步骤,更改新板迅速,适用于对电路板功能、电压、电流、电阻和频率、信噪比等信号进行测量和分析。
·适合工业自动化大批量生产:检测速度≤20秒/块。
·软件实用设计:用户可自定义测试流程、参数和表格,及时方便。测试操作简便、迅速,有助于降低测试成本。
·测试精度:1%~0.01%。
·系统稳定可靠:故障率低,稳定性好。

系统功能及指标

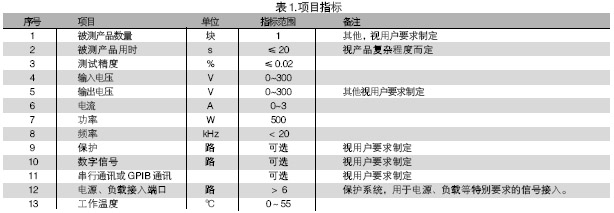

本系统的被测信号包括:电压、电流、电阻、频率、波形等。使用本系统进行测试,可进行大量程电压(超过10V)、小量程电压(毫伏级)、电流及电阻测试,一般不再需要进行信号调理。利用软件可进行数字信号处理,生成报表。表1是系统项目指标。

系统软件

·用户管理:增加或删除用户,设置用户的登陆名、密码和权限。

·硬件设置:
    --可增加、删除、修改:开关矩阵,数字万用表,用户设备。
    --设置针脚名称及使用情况,停用的针脚在编写流程时不再列出,以方便用户选取合适针脚。
    --记录数字万用表与开关矩阵的连接信息。

·测试流程设置:软件可以根据不同电路板的测试需求,添加和删除测试步骤。测试步骤可以存盘及回调。用户可编辑测试流程,标记需同时进行的测量步骤;还可根据系统接线表格及电路板的测试需求,设置测试信号的量程参数、物理量种类(电压、电流、电阻、频率、波形等);设置开关的闭合状态;设置用于报表的测试参数的较大、较小值。

·测试执行:选取被测产品,载入测试流程,进测试执行界面行产品测试。测试步骤可以单步进行,也可以连续进行。

·仿真运行:系统中无硬件时,软件可以仿真运行。
