让微控制器“位位俱佳”

——新款8位微控制器树立性能、可扩展性和价值新标准

源源不绝的新兴应用为8位MCU带来了持续活力，意法半导体日前在北京发布的STM8系列充分体现了“位位俱佳”的理念，以高性能的架构、优异的抗干扰设计、灵活的低功耗模式、丰富的内嵌功能，让用户领略“每一位都恰到好处，每一位都圆转如意”的妙用，推动8位微控制器市场更新升级。

发布会上，意法半导体STM8S产品线全球市场经理Laurent Rabiej和大中国区微控制器产品部高级技术经理梁平介绍了STM8S产品较新技术和应用，并探讨了MCU市场的发展。他们还介绍了一款针对8位STM8微控制器平台开发的开源电容式触摸感应软件库。

微控制器新品

微控制器新产品稳健可靠，以高性能的8位架构、模块化外设和引脚兼容封装的主要特性，为现有的8位和16位应用提高性能、可扩展性和价值。

STM8S平台打造8位微控制器的全新世代，高达20MIPS的CPU性能和2.95-5.5V的电压范围，有助于现有的8位系统向电压更低的电源过渡。新产品嵌入的130nm非易失性存储器是当前8位微控制器中较先进的存储技术之一，并提供真正的EEPROM数据写入操作，可达30万次擦写极限。

在家用电器、加热通风空调系统、工业自动化、电动工具、个人护理设备和电源控制管理系统等各种产品设备中，新产品配备的丰富外设可支持精确控制和监视功能。功能包括10位模数转换器，较多有16条通道，转换用时小于3微秒；先进的16位控制定时器可用于马达控制、捕获/比较和PWM功能。其它外设包括一个CAN2.0B接口、两个 U(S)ART接口、一个I²C端口、一个SPI端口。

STM8S平台的外设定义与STM32系列32位微控制器相同。外设共用性有助于提高不同产品间的兼容性，让设计灵活有弹性。应用代码可移植到STM32平台上，获得更高的性能。除设计灵活外，STM8S的组件和封装在引脚上完全兼容，让开发人员得到更大的自由空间，以便优化引脚数量和外设性能。引脚兼容还有益于平台化设计决策，产品平台化可节省上市时间，简化产品升级过程。

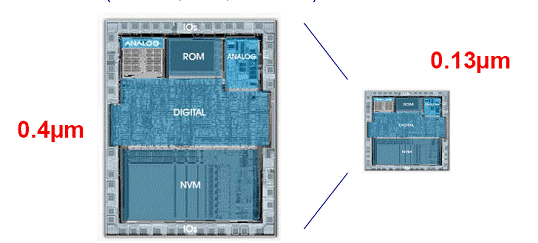

ST采用全球领先突破性的130纳米嵌入式非易失性存储器技术工艺平台体积更小。

为降低组件的总体数量和系统成本，新产品还集成更多强大的功能。芯片上集成两个工作频率分别为16MHz和128kHz的阻容振荡器，频率精度分别为1%和5%，节省对外部时钟源的需求，且微控制器在两个振荡器之间的时钟切换用时不到2微秒。片上的上电复位和掉电复位功能可节省一个外部复位电路。其它优点包括符合IEC61967标准的EMI防护功能、IEC-1000静电放电防护和强流注入保护功能，这些集成功能为客户节省了为达到EMC法规要求通常所需的外部保护元器件。

此外，新的STM8S 还兼容意法半导体的嵌入式触摸感应（Touch-Sensing）软件库，能够以较少的外部组件支持由电容式按钮、滑动条和旋转开关组成的用户界面，灵活且价格廉宜。意法半导体已经提供电容式感应功能软件库。

适合中国市场的入门工具。

其它便利功能包括单线调试和编程接口，以及支持在应用编程和在系统编程的单电压闪存。STM8工具套件结合免费的软件环境，为客户提供成本低廉的应用开发方式。

基于微控制器的感应方案

与机械开关或薄膜键盘相比，触摸屏可美化MP3播放器、电视、家电或打印机等终端产品的外观与质感。使用触摸屏还可降低材料成本；因为没有活动的组件，触摸屏还能让产品更可靠。典型触摸屏控制开关包括一个或多个按键、滑动条控制或旋转触摸传感器，表面印刷或屏幕显示可指示控制按键位置。

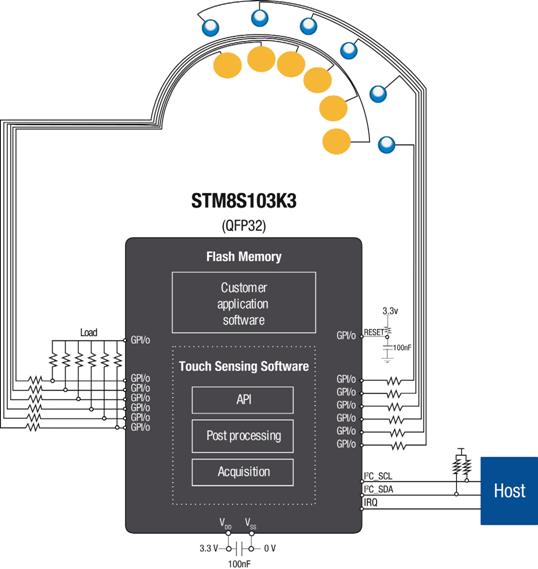

开源电容式触摸感应软件。

意法半导体针对8位STM8微控制器平台开发的开源电容式触摸感应软件库，有助于设计工程师以较低的额外成本和空间尺寸轻松实现触摸感应制功能。触摸感应软件库可把任何一款8位STM8微控制器变成一个电容式触摸按键控制器。通过触摸按钮、转轮或滑动条等多项配置，设计工程师可以整合触摸感应功能，同时将STM8微控制器传统资源分配给应用固件，包括通信、LED控制、蜂鸣器和LCD控制。意法半导体的触摸感应软件库以免版税的C源代码的形式提供给客户，使软件工程师能够根据实际应用需求，极度灵活地配置、调整或容纳软件库。

触摸屏是通过检测阻容网络的充电和放电时间周期来探测人手的触摸动作，阻容网络是由一个单一电阻器和触摸电极电容组成。因为触摸屏只需一个电阻器，所以材料成本很低。视具体使用那一款产品而定，STM8较多支持24个独立的触摸垫。触摸感应软件库仅占用很小的内存空间和处理功能，所以可在一个微控制器上整合其它的应用功能。触摸感应软件库也利用了STM8的低功耗模式，以优化功耗。

触摸感应软件库内嵌先进的功能，以帮助工程师克服在触摸屏开发过程中遇到的主要挑战，例如：配置传感器、调整感应系统、确保触摸屏在整个终端产品生命周期内操作稳健。这些功能包括按钮、滑动条控制钮或旋转传感器的定义工具，以及通过调整触摸检测阈值和滑动条或转轮分辨率等参数对触摸灵敏度进行优化的工具。软件库还提供创新的可编程的测量精度优化功能，以及使终端应用具备抗噪的功能。

软件库内嵌的自动校准软件层可免除产品在制造期间的较终调整工序，加快产品上市时间。为较大限度提高长期可靠性，软件库含有一个环境变化系统（ECS）。ECS可修正工作电压和电容以及温度和湿度等环境因素的自然波动对触摸屏的影响。
