凌力尔特公司推出一款 16 位、2.7Gsps 数模转换器 (DAC) LTC2000A

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

具卓越频谱纯度的 16 位、2.7Gsps DAC 提供 80dB 无杂散动态范围

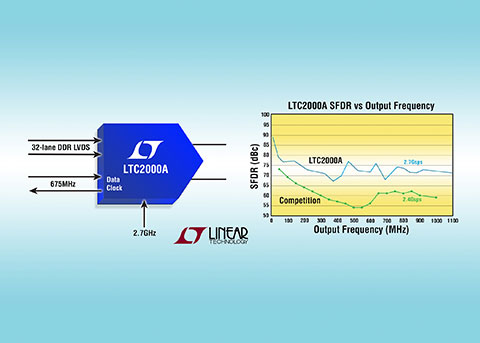

凌力尔特公司 (Linear Technology Corporation) 推出一款 16 位、2.7Gsps 数模转换器 (DAC) LTC2000A，其专为高端宽带有线和无线通信及雷达应用而优化。LTC2000A 提供了出色的频谱纯度，在 50MHz 输出时 SFDR 为 80dBc，而在 1080MHz 输出时 SFDR 则为 72dBc，可满足高端应用较严苛的要求。该器件具有优于 78dBc 的双音调互调失真 IMD (在 DC 至 1080MHz 输出频率范围)、低相位噪声和一个很宽的 2.1GHz 3dB 输出带宽。因此，LTC2000A 能够在仪表、宽带通信、测试设备和有线电视 DOCSIS CMTS 等应用中实现宽带或高频直接 RF 合成。

±1V 兼容的输出具有一个 40mA 的全标度电流，可调节为低至 10mA 或高达 60mA 以适合应用情况。数据通过一个并行 LVDS 接口端口传送到 LTC2000A，当使用 675MHz 双倍数据速率 (DDR) 数据时钟时，传输速率高达 1.35Gsps。若要提供 2.7Gsps 更新速率，就需要双 DDR 端口，而单端口可用于较低的 1.35Gsps 更新速率工作。在 2.7Gsps 时，LTC2000A 从 1.86V 和 3.3V 双电源消耗 2.4W，而在 1.35Gsps 时，该器件仅消耗 1.4W 。LTC2000A 的设计目标是简单易用，其提供了一个内部图形发生器、LVDS 环路输出多路复用器 (MUX) 和结温检测功能电路，旨在简化系统开发和调试。

LTC2000A 有 16 位、14 位和 11 位版本，采用符合 RoHS 标准的 9mm x 15mm BGA 封装。LTC2000A 的商用和工业温度级版本现已投产，价格富竞争力，LTC2000A-16 的千片批购价为每片 79.00 美元。演示电路板和样品可通过凌力尔特公司网站 www.linear.com.cn/product/LTC2000A 查询详情。

性能概要：LTC2000A

• 在 50MHz fOUT 时 SFDR 为 80dBc

• 从 DC 至 1080MHz fOUT 的 SFDR >68dBc

• 40mA 标称全标度电流，±1V 输出兼容

• 10mA 至 60mA 可调全标度电流范围

• 单或双端口 DDR LVDS 和 DHSTL 接口

• 低延迟 (单端口为 7.5 个周期，双端口为 11 个周期)

• 从 DC 至 1000MHz fOUT，双音 IMD >78dBc

• 在 65MHz fOUT 偏移 1MHz 時具有 –156dBc/Hz 附加相位噪声

• 170 引脚 9mm x 15mm BGA 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
