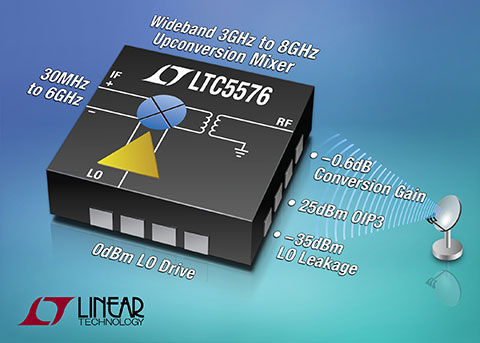

凌力尔特公司推出一款有源双平衡上变频混频器 LTC5576

关键字：3G 航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

宽带 3GHz 至 8GHz 混频器凭借 25dBm OIP3 和 2dB 转换损耗改善上变频性能

凌力尔特公司 (Linear Technology Corporation) 推出一款有源双平衡上变频混频器 LTC5576，该器件具有很宽的 RF 频率范围，从 3GHz 直到 8GHz。LTC5576 凭借卓越的 25dBm OIP3 线性度和在 8GHz 时仅为 2dB 的出色转换损耗提高了微波发送器及上变频性能，与其他无源混频器相比，LTC5576 可提供卓越的输出信号质量，无源混频器一般的损耗为 8dB。此外，LO 输入端集成的缓冲器仅需要 0dBm 驱动电平，因此实际上不再需要外部放大器电路。LTC5576 集成了独特的 RF 平衡-不平衡变压器设计，以扩大输出频率带宽，同时在 3GHz 至 8GHz 范围内实现单端工作。其 IF 输入还具备很大的带宽，而且在 30MHz 至超过 3GHz 范围内是连续 50Ω 差分匹配的。凭借合适的外部平衡-不平衡变压器，该上限范围可以扩展至超过 6GHz。

LTC5576 采用有源双平衡混频器内核，具有出色的端口至端口隔离度。例如，在 5.8GHz 频率和 0dBm LO 输入时，RF 输出端的 LO 泄漏为极低的 35dBm。这种低泄漏水平有助于较大限度减少外部滤波需求，因此更容易满足监管法规对带外辐射的要求。甚至在 8GHz 时，其 LO 泄漏为 27dBm，也非常出色。

LTC5576 的频率扩展能力满足了多种应用的要求，例如短程微波回传、5.8GHz 蜂窝基站和无线直放站。此外，其动态范围满足无线测试设备、雷达接收器和卫星通信对性能的要求。

LTC5576 比其他集成式微波混频器都坚固，在所有引脚上 ESD 额定值均为更高的2500V 人体模型 (HBM)。LTC5576 采用 16 引线、4mm x 4mm QFN 封装，可构成需要较少外部组件的设计，产生占板面积非常紧凑的解决方案。该器件规定在 –40°C 至 105°C 的外壳温度范围内工作，支持扩展的环境工作温度范围。该混频器为采用单一 5V 电源工作而优化，标称电源电流为 99mA。通过用 3.3V 电源供电，其功耗可以降低，而性能则略有下降。此外，LTC5576 有一个使能引脚以禁止该 IC，当停用时，该 IC 消耗的典型备用电流仅为 1.3mA。这个使能引脚可用来在不到 0.6μs 的时间内快速接通或断开该器件，因此支持时分双工 (TDD) 或突发模式型无线电设备。LTC5576 的千片批购价为每片 7.89 美元，已开始提供样品和批量供货。如需更多信息，请登录 www.linear.com.cn/product/LTC5576。

性能概要：LTC5576

• RF 工作频率 3GHz 至 8GHz

• IF 频率范围 30MHz 至 6GHz

• 输出 IP3 25dBm

• 变频增益 0.6dB

• 噪声层 154dBm/Hz

• LO 输入电平 0dBm

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
