凌力尔特公司推出双路 18A 或单路 36A 微型模块 (μModule®) 稳压器 LTM4630-1

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

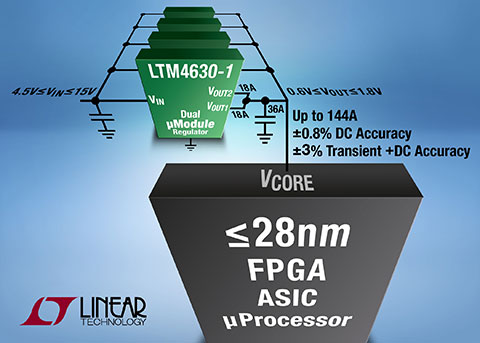

面向低于 28nm FPGA、具精准 DC 和瞬态输出调节的μModule稳压器可扩展输出电流至高达 144A

凌力尔特公司 (Linear Technology Corporation) 推出双路 18A 或单路 36A 微型模块 (μModule®) 稳压器 LTM4630-1，该器件具高精确度输出电压调节，面向 28nm 和低于 28nm 的 FPGA、ASIC 和微处理器。这些先进数字器件的内核电压在稳态 (DC) 和快速负载电流瞬态时需要非常准确的电压调节。LTM4630-1 针对两种情况提供了精确的输出电压调节：(a) 在电压、负载和温度 (–40°C 至 125°C) 变化范围内的较大总 DC 误差为 ±0.8%；(b) 采用较少输出电容并包括瞬态在内的总误差为 ±3%。为了给 28nm 和低于 28nm 的中到大功率数字器件供电，LTM4630-1 可并联使用，以均分高达 144A 的电流 (例如：4 个器件 x 36A)。LTM4630-1 在 16mm x 16mm x 5.01mm BGA 封装内包括了一个 DC/DC 稳压器、若干电感器和 MOSFET。

LTM4630-1 调节输出电压范围为 0.6V 至 1.8V，输入电压范围为 4.5V 至 15V。通过控制 μModule 稳压器的环路响应，用户可以优化 LTM4630-1 的瞬态响应，同时用一个外部电阻器和电容器降低输出电容。利用较小的陶瓷输出电容器 (5 个 220μF)，LTM4630-1 可在采用 12VIN 时提供令人印象深刻的 ±3% 输出电压调节窗口和一个 25% 的负载阶跃瞬态响应，同时向一个 1.2V 负载输送 36A。在 12VIN 和 1.2VOUT 时，20A 和 36A 负载电流的效率分别为 87.5% 和 86%。相应的功率损耗值分别为 3.2W 和 6.5W。在没有空气流动时，LTM4630-1 在直至 60°C 的环境温度下，从 12VIN 至 1VOUT 提供 36A 满标度电流。在环境温度高于 60°C 时，温度每上升 10°C，负载电流大约降低 5A。

LTM4630-1 提供 ±0.8% 和 ±1.5% 两种 VOUT DC 精度级。千片批购价分别为每片 37.15 和 36.05 美元。如需更多信息，请登录 www.linear.com.cn/product/LTM4630-1。

性能概要：LTM4630-1

• 在电压、负载和温度 (–40°C 至 125°C) 变化范围内的较大总 DC 误差为 ±0.8%

• 采用较小输出电容时的瞬态误差为 ±3%

• 可选外部环路补偿

• 均流可高达 144A

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
