大联大友尚集团推出TI高功率AC/DC电源零待机功耗PSR解决方案
有唤醒功能的智能负载监视器可通过较小的输出电容器在75W反激式转换器中迅速实现阶跃响应
2015年6月2日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出TI高功率AC/DC电源零待机功耗PSR解决方案。大联大友尚代理TI的该款产品为业内首款可应用于75W功率的AC/DC反激式电源的零待机功耗控制器芯片集---UCC28730和UCC24650,其具有唤醒功能的智能负载监视器可通过较小的输出电容器在75W反激式转换器中迅速实现阶跃响应,该芯片集的待机功耗堪称业内较低。
现有初级侧稳压电源的主要设计局限在于如何在保持低待机功率的情况下,仍保证较高的瞬变响应性能。UCC28730和UCC24650芯片集在尽可能提供较佳瞬变响应性能的同时,实现了零待机功耗。其中UCC24650不仅免除对光耦合器件和TL431等回馈组件的需要,从而降低了成本,而且其内置唤醒控制器中的TI电压偏低检测功能还在保持窄输出电压稳压窗口(支持零到满负载瞬变)的情况下,还可以应用微型输出电容器。
大联大友尚代理的全新UCC28730初级侧稳压 (PSR) 反激式控制器具有700V启动开关和UCC24650唤醒监视器,可将电源效率提升到全新水平。它还支持5至24V输出电压,能够帮助设计人员为电视、家用电器、AC适配器、通风供热和空调系统 (HVAC),以及楼宇自动化系统创造更小巧、更高效的电源。

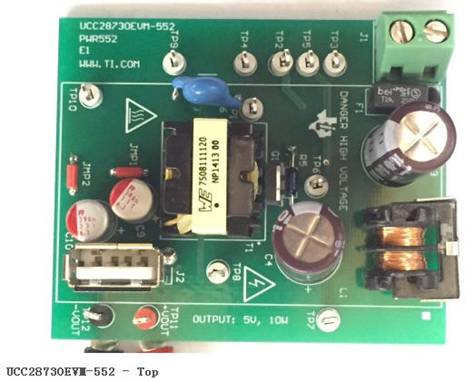

图示1-大联大友尚代理的TI UCC28730评估板正面图片

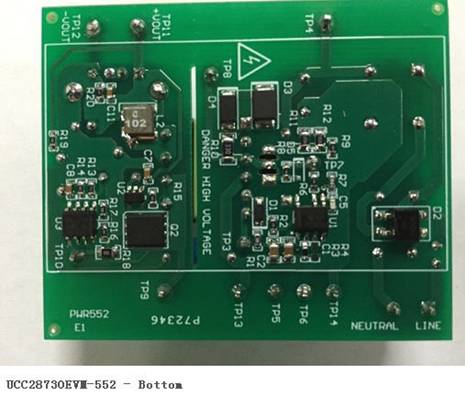

图示2-大联大友尚代理的TI UCC28730评估板底面图片
UCC28730和UCC24650的主要特性和优势:
- 业内较低系统待机功耗:在高达20W的标准反激式设计中无需任何额外器件即可实现零待机功耗,并且在使用针对自我调整中继控制的智能睡眠功能的情况下可将功率扩展至75W。
- 700V初级侧稳压控制器 (UCC28730):免除了对于光耦合器和相关反馈器件的需要,在增加系统可靠性的同时降低了总体成本。
- 智能唤醒功能:在保持零至满负载阶跃的严密输出稳压窗口的同时,将输出电容器的电容值减少50%,从而提高了效率并节省了空间。
- 智能睡眠功能:自适应转换器负载条件,并且能够禁用系统功能,从而自适应AC中继控制,或者在无负载时禁用同步整流器。
- 200V次级侧唤醒控制器 (UCC24650):在无需对Vdd或唤醒进行外部钳制的情况下,与5至24V输出电压设计兼容。

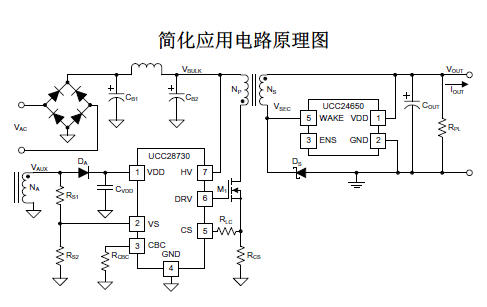

图示3-大联大友尚代理的TI UCC28730简化应用电路原理图
大联大友尚代理的这款芯片集解决方案被设计成与TI的超低功耗DC/DC转换器、传感器、射频 (RF)器件(其中包括SimpleLink™ CC26xx/CC13xx无线微控制器MCU平台)以及MSP430™
MCU一同工作,以便在保持整个系统零待机功耗性能的同时,在待机模式下保留更多的系统功能可用。UCC24650还与TI的UCC28633 PSR控制器兼容,这样可在无需适当增加磁性器件尺寸的情况下,使峰值功率比器件铭牌上标注的额定值高两倍,这使其成为诸如打印机、音频、游戏和工业电源等应用的理想选择。
工具和支持
为了加快上市时间,设计人员可以使用WEBENCH® Power Designer(电源设计工具),在其中输入设计参数来生成定制设计,或者下载针对12W、24V 脱机电源 (PMP10927)(基于UCC28730和UCC24650芯片集)的经完全测试TI
Designs参考设计。设计人员可以用UCC28730EVM-552 10W、5V评估模块 (EVM) ,或者根据EVM下载TI
Designs参考设计来迅速评估和测试电源设计。
供货情况
本次两款产品均已量产。UCC28730反激式控制器采用7引脚小外形尺寸集成电路 (SOIC) 封装。UCC24650采用5引脚小外形尺寸晶体管(SOT)
-23封装。
更多的产品及方案信息,请参考大联大官方网站,并欢迎关注大联大官方微博(@大联大)及大联大微信平台:(公众账号中搜索“大联大”或微信号wpg_holdings加关注)。
大联大控股是全球第一,亚太区市场份额领先的半导体元器件分销商,总部位于台北(TSE:3702),旗下拥有世平、品佳、诠鼎及友尚,员工人数近6,000人,代理产品供应商超过250家,全球超过120个分销据点(亚太区约70个),2014年营业额达149亿美金(自结)。(*市场排名依Gartner公布数据)
大联大控股开创产业控股平台,持续优化前端营销与后勤支持团队,扮演产业供应链专业合作伙伴,提供创造需求(Demand Creation)、交钥匙解决方案(Turnkey Solution)、技术支持、仓储物流与IC电子商务等增值服务,满足原始设备制造商(OEM)、原始设计制造商(ODM)、电子制造服务商(EMS)及中小型企业等不同客户需求。国际化经营规模与本地化销售渠道,长期深耕亚太市场,连年获得专业媒体评选为「亚洲较佳IC分销商」。
为提高大联大的本土化服务质量,满足大中国区服务区域客户的差异化需求,大联大(中国)服务六大领域包括中资(China-Based Manufacturers)、台商(Taiwan-Based Manufacturers)、外商(Electronic Manufacturing Service)、日商(Japan-Based Manufacturers)、韩商(Korea-Based Manufacturers)及港商(HongKong-Based Manufacturers)客户。大联大除提供客户较佳的交钥匙解决方案(Turnkey Solution),并为满足客户小批量器件采购需求,特别成立专责的小批量服务团队(SQS, Small Quantity Service)。大联大已分别于内地及香港成立大联大商贸、大联大商贸(深圳)及大联大电子(香港),以「产业首选.通路标杆」为企业愿景,全面推行「团队、诚信、专业、效能」之核心价值观,以专业服务,实现供应商、客户与股东互利共赢。
