大联大世平集团推出基于众多国际大厂器件的ZigBee照明多样化LED调光解决方案

2015年09月09日08:39:55 本网站我要评论(2)字号：T | T | T

2015年9月8日，致力于亚太地区市场的领先半导体元器件分销商—大联大控股宣布，其旗下世平推出 ZigBee 照明多样化LED调光解决方案，可以实现远程单灯开关、调光、检测等管控功能。在此次推出的方案中，大联大世平为确保高性能和高可靠性，采用了例如ADI、Atmel、CREE、CSR、GainSpan、NXP、ON、TI、Toshiba、Vishay等众多国际大厂的器件。

从现在乃至未来，环保、绿色、节能都将是科技发展的主导方向。将电能直接转化为光的LED技术，电能利用率比荧光灯高，同时也不会对环境产生有害物质，正符合了绿色环保的要求。同时，LED还具有耗电量少、寿命长、色彩丰富、体积小、可控性强等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。而诸如ZigBee等无线技术的应用，更是为绿色环保的LED照明增添了便利性、智能化等特性。

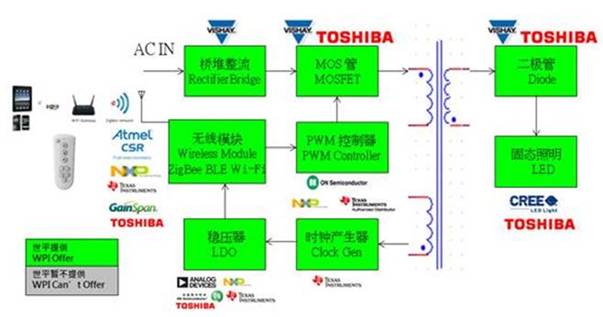

图示1-大联大世平ZigBee无线智能LED调光驱动方案框图

大联大世平此次推出的ZigBee照明多样化LED调光解决方案包括ZigBee智能照明白光 LED调光驱动方案、ZigBee智能照明RGBW LED调光驱动方案、ZigBee智能照明冷暖双色LED 调光驱动方案等。

一、ZigBee智能照明白光 LED 调光驱动方案

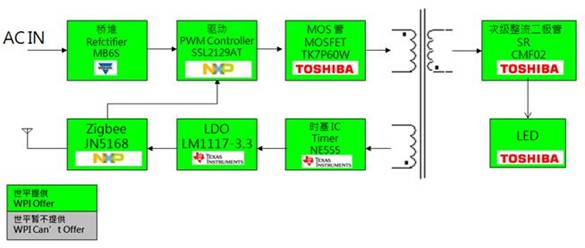

图示2-大联大世平ZigBee智能照明白光LED调光驱动方案功能框图

功能描述

Ÿ 110 or 230 Vac 输入；

Ÿ 支持 12W LED 输出；

Ÿ 支持 ZigBee and RF4CE/ZLL 通讯与智能白光调光；

Ÿ ZigBee PWM Dimming 0 ~ 100%（1% 调整率）；

Ÿ ZigBee operation voltage = 3.3V，纹波 < 50mV。

方案特点

Ÿ 参考设计 21V/300mA，可依据LED参数调整；

Ÿ 定电流输出控制，精度10%；

Ÿ 调光频率为 1Khz；

Ÿ 隔离驱动以及原边反馈电流采样；

Ÿ 功率因子可达0.8。

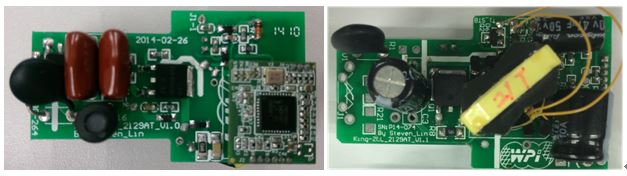

图示3-大联大世平ZigBee智能照明白光LED调光驱动方案图片

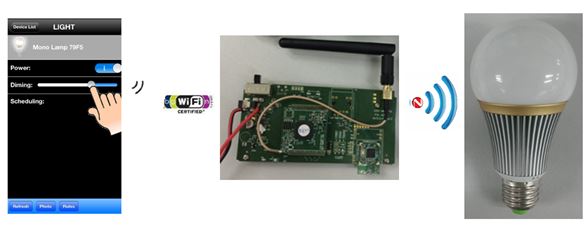

图示4-大联大世平ZigBee智能照明白光LED调光驱动方案APP+开发板+演示

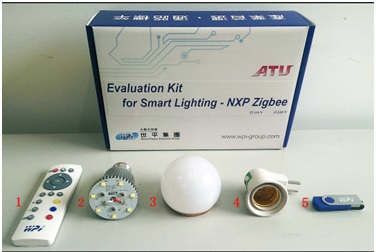

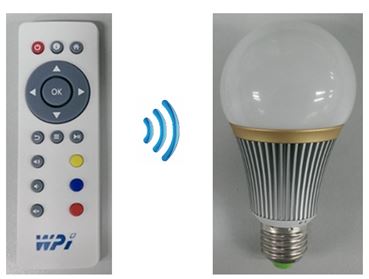

图示5-大联大世平ZigBee智能照明白光LED调光驱动方案遥控器+实物

图示6-大联大世平ZigBee智能照明白光LED调光驱动方案实物图片

二、ZigBee智能照明RGBW LED调光驱动方案

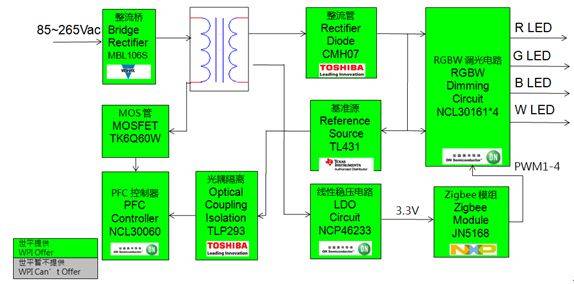

图示7-大联大世平ZigBee智能照明RGBW LED调光驱动方案功能框图

功能描述

Ÿ 110 or 230 Vac 输入；

Ÿ 18V/0.4A 输出；

Ÿ RGB 三色加白光调光；

Ÿ 支持ZigBee and RF4CE/ZLL 通讯与智能调光；

Ÿ ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

Ÿ 通过EMI/EMC/ESD测试；

Ÿ LED的纹波电流控制在平均电流的±10%以内；

Ÿ 效率大于 80%。

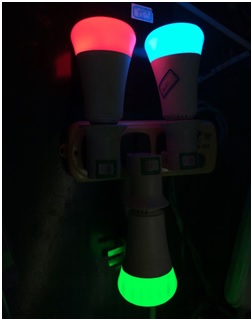

图示8-大联大世平ZigBee智能照明RGBW LED调光驱动方案照片

三、ZigBee智能照明冷暖双色LED调光驱动方案

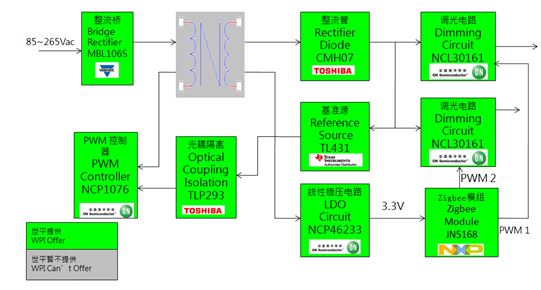

图示9-大联大世平ZigBee智能照明冷暖双色LED调光驱动方案功能框图

功能描述

Ÿ 110 or 230 Vac 输入；

Ÿ 18V/0.4A 输出；

Ÿ 冷暖双色温调光 LED；

Ÿ 灯支持 ZigBee and RF4CE/ZLL 通讯与智能调光；

Ÿ ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

Ÿ 输出短路保护；

Ÿ CC 精度为 ±5%；

Ÿ 整机效率 ≈ 70%；

Ÿ 空载功耗 ≈ 100mW。

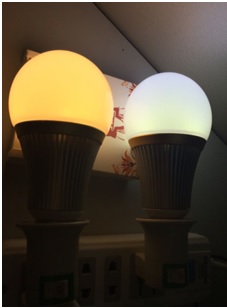

图示10-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动方案照片

更多的产品及方案信息，请参考大联大官方网站，并欢迎关注大联大官方微博（@大联大）及大联大微信平台：（公众账号中搜索“大联大”或微信号wpg_holdings加关注）。
