凌力尔特公司推出双向、高压升压型电容器充电器 LTC3643

关键字：应用 电源 凌力尔特

2A 单电感器双向后备电源在输入电源中断时提供连续供电

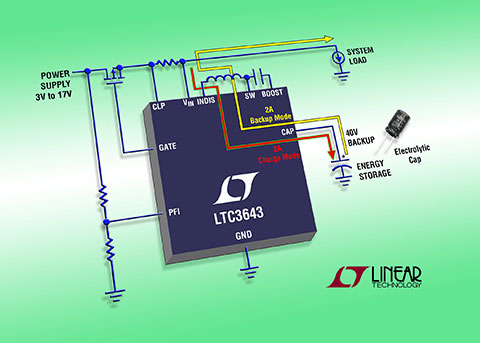

凌力尔特公司 (Linear Technology Corporation) 推出双向、高压升压型电容器充电器 LTC3643，该器件可自动转换为降压型稳压器以提供系统后备电源。专有的单电感器拓扑集成了电源通路 (PowerPath™) 功能，可完成两个独立的开关稳压器工作，从而减小了尺寸、成本和复杂性。LTC3643 以两种模式运行：升压充电模式和降压后备模式。在充电模式时，器件在 3V 至 17V 输入电源电压范围内以 2A 内部开关电流额定值和高达 40V 电压给电解质电容器阵列充电。在后备模式时，当输入电源电压降至低于可编程的电源故障 (PFI) 门限时，升压型充电器反向运作以用作一个同步降压型稳压器，从后备电容器供电并保持系统电压轨电压。在备份时，电流限制可设置在 2A 至 4A 范围内，从而使该器件非常适合高能量、持续时间相对较短的后备电容器系统、电源故障后备系统、固态硬盘以及电池组充电应用。

当给后备电容器充电时，LTC3643 可使用一个外部低值检测电阻器以保持从输入电源的准确电流限制，同时排定向系统负载供电的优先顺序。输入电流限制可以用跨电流检测电阻器的 50mV 门限设定，从而可通过降低电容器充电电流阻止系统电源。降压型转换器以 1MHz 频率工作，可较大限度地减小外部组件尺寸。稳压时的低静态电流突发模式 (Burst Mode®) 工作较大限度提高了后备电容器的能量利用。通过向一个外部 PMOS 开关提供栅极驱动信号，LTC3643 在输入电源提供了理想二极管工作。这实现了高效率供电，同时在后备模式时，在输入电源和系统负载之间提供彻底的隔离。其他特点包括用于实现输出 / CAP 断接的集成型 N 沟道功率 MOSFET、用于系统电压调节的 ±1% 基准准确度、以及用于指示充电状态和输入电源故障的指示器输出。

LTC3643 采用紧凑的耐热性能增强型 24 引线 3mm x 5mm QFN 封装，E 级和 I 级版本工作在 –40°C 至 125°C 工作结温范围。E 级版本的千片批购价为每片 4.45 美元，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3643。

性能概要：LTC3643

• 用于提供系统后备电源的双向同步升压型电容器充电器 / 降压型稳压器

• 宽输入电压范围：3V 至 17V

• 高达 40V 的电容器电压存储用于提供高能量后备

• 2A 较大 CAP 充电电流

• 集成型 N 沟道功率 MOSFET (150mΩ 上管和 75mΩ 下管)

• 用于实现输出 / CAP 断接的集成型 N 沟道功率 MOSFET (50mΩ)

• 充电时提供输入电流限制

• 快速 1MHz 开关频率

• 为系统电压调节提供 ±1% 基准准确度

• 用于指示充电状态和输入电源故障的指示器输出

• 扁平 24 引线 3mm x 5mm QFN 封装
