用于汽车头灯、车内照明和尾灯的LED恒流驱动器

多种应用，具有出色性能

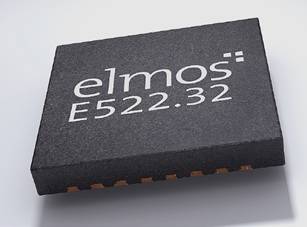

基于E522.3x系列家族的芯片，elmos开发了汽车LED恒流驱动器系列。该DC/DC驱动器可工作在升压，或者是升降压模式，其工作电压范围5V至55V，承受高达80V的输出电压。根据LED的负载情况，可以选择单通道（E522.31/33）或者是双通道(E522.32/34)的DCDC解决方案。

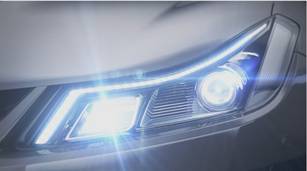

                                  近光灯方案

elmos LED控制器系列E522.3x提供了多种拓扑结构的选择，如相对于GND的升压，相对于电池（正极）的升压，SEPIC拓扑结构或相对于电池的降压。通过外部电阻或主—从配置下与其它器件实现同步，开关电源的开关频率可从225kHz调节至600kHz。该IC的工作电压范围5V至55V，承受高达80V的输出电压，根据实际的需要，采用单通道或者双通道的模式。这个方案可应用于近光灯、远光灯、雾灯、日间行车灯和后视镜转向信号灯。

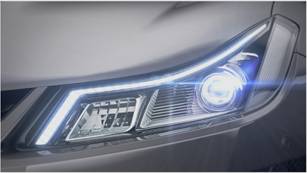

远光灯应用

高可靠性

工作在-40℃至+150℃的环境温度范围，elmos的DC/DC方案特别适合用于诸如汽电子领域等的严酷环境当中。

专门用于下一代照明的设计

灵活的拓扑结构

除了高可靠性，该器件还提供了多种电路拓扑的选择，如升压，SEPIC，升降压和降压拓扑。开关频率可以通过外部电阻设定或在主-从模式配置下与其它器件同步，使其从250kHz调节至600kHz。休眠模式下的功耗仅为8μA。

全面的保护功能

通过内置的各种监控和保护功能，E522.3x为用户带来了全面的保护功能，例如短路、过温、过压、欠压和负载开路保护。

完备的调光功能

该LED控制器对LED亮度的控制支持数字PWM调光和模拟调光，两种调光模式可以并行工作。在PWM调光模式下，E522.3x支持高达400Hz的频率，并且允许大于1000:1的宽调光比。

优势

·        模拟和数字调光

·        外置功率器件，LED电流灵活配置

·        双通道版本带有180°相移功能

·        对负载LED具有过压保护

·        优化的EMC性能

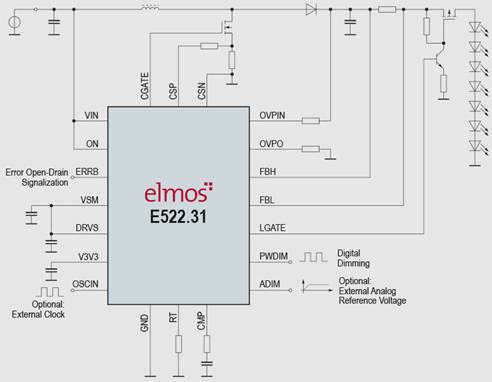

·        E522.31 – 单通道, ±40kHz展频功能

·        E522.33 – 单通道

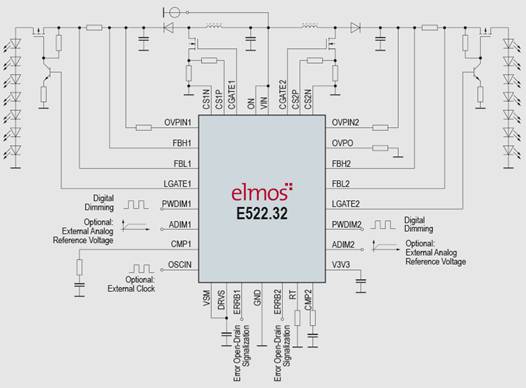

·        E522.32 –双通道, ±40kHz展频功能

·        E522.34 –双通道

主要特征:

·        输入电压VIN: 5V至 55V

·        输出电压VOUT: 高达80V

·        开关模式，单通道或双通道LED控制器

·        支持升压、SEPIC、升降压或降压电路拓扑

·        恒流调制

·        高达60V的高精度差分高边电流取样检测
