凌力尔特公司推出高压、低噪声、低压差电压线性稳压器 LT3066

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器 可靠性

45V 500mA LDO 具 25μVRMS 低噪声、1MHz 时的 60dB PSRR、并可主动给输出放电以保护负载

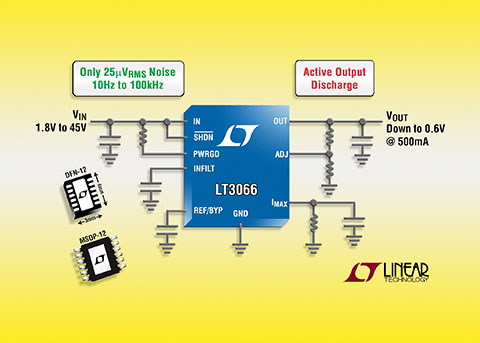

凌力尔特公司 (Linear Technology Corporation) 推出高压、低噪声、低压差电压线性稳压器 LT3066，该器件提供精准的可编程电流限制、主动放电和电源良好标记功能，并改进了电源抑制比 (PSRR) 能力。LT3066 在满负载时提供高达 500mA 的输出电流，压差电压为 300mV。该器件包含一个内部下拉 NMOS，如果 SHDN 引脚为低电平或输入电压关断，该下拉 NMOS 就给输出电压放电。在诸如高端成像传感器等启动和停机时需要电源调理的应用中，这种快速主动的输出放电有助于保护负载。

LT3066 具有 1.8V 至 45V 的宽输入电压范围，输出电压在 0.6V 至 19V 之间可调。单个 REF/BYP 引脚电容器允许在 10Hz 至 100kHz 带宽内以仅为 25μVRMS 的低噪声工作，还提供了基准软启动功能，从而防止在接通时输出电压过冲。输出电压容限非常准确，在整个电压、负载和温度变化范围内的准确度为 ±2%。一个额外的 INFILT 引脚电容器在 20kHz 至 1MHz 频率范围内使 PSRR 改善了 15dB 至 20dB，同时 1MHz PSRR 达到了 60dB。

LT3066 可用体积非常小和低成本的 3.3μF 陶瓷输出电容器工作，从而优化了稳定性和瞬态响应。该器件的 PWRGD 标记指示了输出稳定状态。用一个电阻器就可设定外部精准电流限制 (随温度变化为 ±10%)。此外，该器件的内部保护电路包括电池反向保护、电流反向保护、具折返的电流限制和热限制。该器件具备宽输入和输出电压范围、快速瞬态响应、64μA (工作时) 和 <2μA (停机时) 的低静态电流，非常适合工业电源、航空电子设备电源、汽车电源、电池供电系统和需要较佳运行时间的仪器、以及需要更广泛保护的高可靠性电源。

LT3066 采用耐热性能增强型 12 引线 3mm x 4mm DFN 和 12 引线 MSOP 封装，两种封装的占板面积都很紧凑。E 级和 I 级版本有现货供应，工作结温范围为 –40°C 至 +125°C。E 级版本的千片批购价为每片 2.00 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3066。

性能概要：LT3066

• 输出电流：500mA

• 压差电压：300mV

• 输入电压范围：1.8V 至 45V

• 可编程精准电流限制：±10%

• 主动放电

• 电源良好标记

• 单个 INFILT 电容器使高频 PSRR 改善 15dB 至 20dB

• 低噪声：25μVRMS (10Hz 至 100kHz)

• 可调输出电压：0.6V 至 19V

• 单电容器软启动基准并降低输出噪声

• 输出容限：在整个电压、负载和温度变化范围内为 ±2%

• 采用低 ESR、陶瓷输出电容器 (较小 3.3μF) 可保持稳定

• 折返电流限制保护

• 停机电流：<2μA

• 电池反向和热限制保护

• 12 引线 3mm x 4mm DFN 和 12 引线 MSOP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
