—E522.46---8路高边线性恒流LED驱动器简洁灵活的系统配置

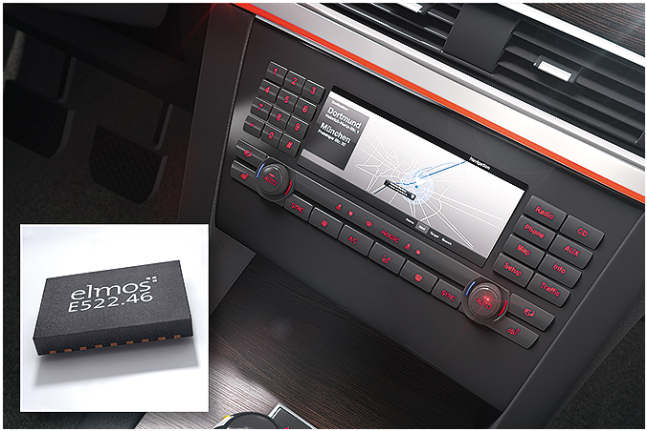

2016年12月19日讯，德国elmos公司日前宣布专为汽车内部LED照明设计而推出的驱动器芯片E522.46。该芯片带有8路线性高边驱动器，单个LED的分类信息以及其他配置参数可以存储在芯片内置EEPROM中。基于这些存储的LED分类信息，可以通过输入的PWM占空比设置每一路的LED工作电流，实现不同的亮度。另外，该芯片也提供了模拟调光输入接口，可以通过模拟电压对LED进行调光。E522.46设计有I²C接口，可以和主控单片机连接，实现各种用户定义的动画和友好界面。

该芯片适用范围包括：车辆中的内饰氛围灯，信息娱乐按键背光驱动以及尾灯和转向灯。芯片工作输入电压范围为3.3V至32V（较大42V），较大输出电流为单路26.5mA。每路LED输出电流分辨率是8位，范围是1mA至26.5mA，芯片电流测量和管理系统的工作结温高达TJ = + 165°C。

该器件还具有以下诊断功能：输入电压过压/欠压监测，可读片上温度和LED电压，实现开路/短路等故障检测。该器件满足AEC-Q100标准认证，封装形式为DFN18L5040。

主要特点：

• 输入电压范围3.3V 至 32V (较高42V)

• 8通道 I2C 可编程线性恒流LED驱动器

• 并联应用情况下较高输出200mA

• 8位可调节的LED电流，范围为1mA至26.5mA

• 8位PWM调光功能可以针对LED分类信息进行校准

• 所有LED工作的参数和系统配置信息存储于EEPROM

• 整体PWM数字调光和模拟调光

• 基于片上温度传感器，对LED

• 故障诊断功能包括

-输入电压过压/欠压监测

-片上温度检测和LED正向电压检测

-单个LED负载开路/短路检测

• 符合AEC-Q100认证

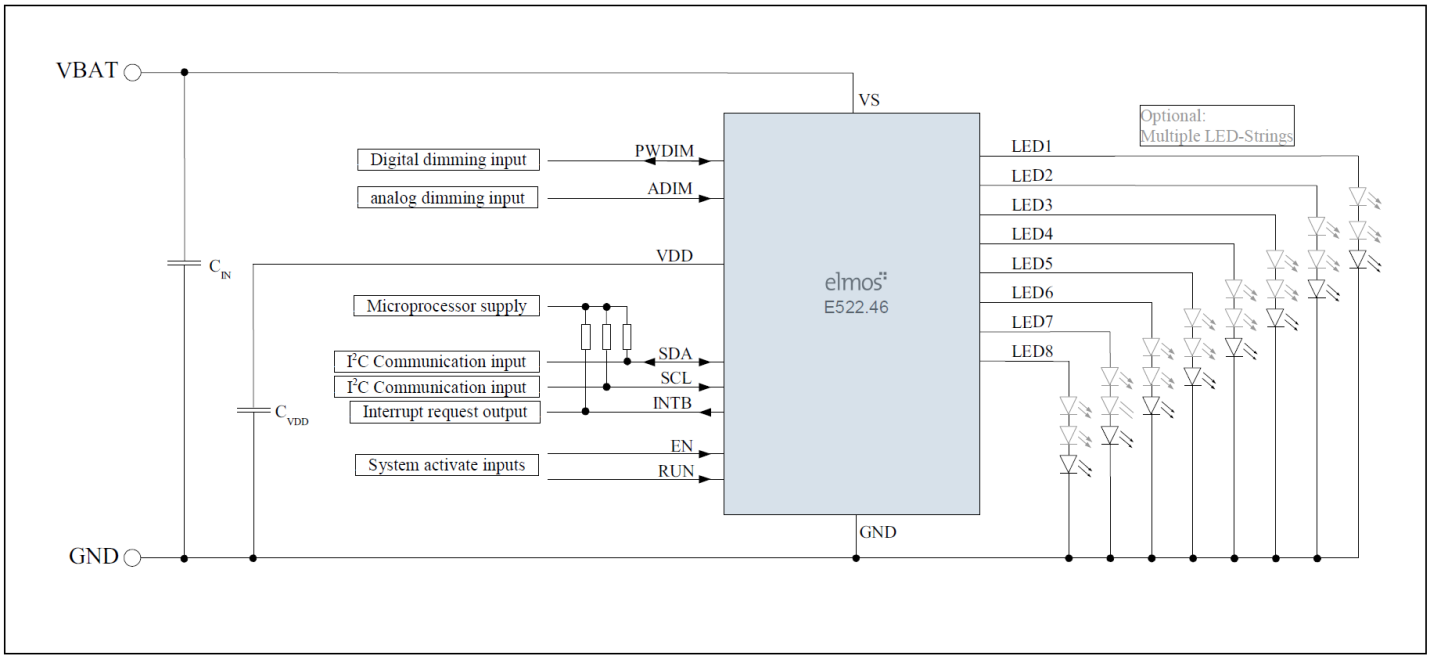

典型应用框图

• 汽车室内LED照明，尾灯、刹车灯

• 多通道背光驱动

• 小电流车室内照明

• 转向灯

• 工业领域LED或RGB驱动

关于艾尔默斯半导体

艾尔默斯半导体公司(elmos)成立于1984年，长期致力于研发、生产基于半导体技术的系统解决方案，拥有丰厚的技术资源与设计经验。技术领域涉及混合信号技术、电机控制技术、传感、光电技术领域，可为用户提供量身定制的产品设计服务。产品主要应用于汽车、工业控制、医疗设备、安防系统等领域。
