Linear推出双输出、电流模式脉宽调制(PWM)的降压型DC/DC转换器LT3509H

2009年04月07日11:06:44 本网站我要评论(2)字号：T | T | T

2009 年 4 月 7 日－北京－凌力尔特公司 (Linear Technology Corporation) 推出 LT3509 的 H 级新型号。该器件是一款双输出、电流模式脉宽调制 (PWM) 的降压型 DC/DC 转换器，采用 MSOP-16E 封装，带有两个内部 36V、1A 电源开关。该 H 级型号经过测试，并保证 150˚C 的较大结温，而 E 级与 I 级型号的较大结温为 125˚C。E 级、I 级和 H 级型号的所有电气规格完全相同。LT3509 的 H 级版本是要求高环境温度的汽车和工业应用之理想选择。

LT3509 的每个通道均能提供高达 700mA 的输出电流，效率高达 88%。3.6V 至 36V 的宽输入电压范围以及 60V 的瞬态保护使 LT3509 非常适合调节来自各种电源的功率，包括未经稳压的墙上变压器、24V 工业电源及汽车电池。对于汽车应用，LT3509 的 3.6V 较小输入电压使其能够在低于 4V 的条件下工作，而这种输入电压对汽车冷车发动要求是至关重要。同样，该器件的 36V 连续输入能力及 60V 的瞬态保护使其能在负载突降情况下免遭瞬变的破坏。LT3509 的 300kHz 至 2.2 MHz 开关频率是用户可编程的，在使用微型和低成本的电感器和陶瓷电容器时可使效率较大化，从而带来低且可预测的输出纹波。

LTC3509HMSE 采用 16 引线耐热增强型 MSOP 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 3.76 美元。如需更多信息，请登 www.linear.com.cn。

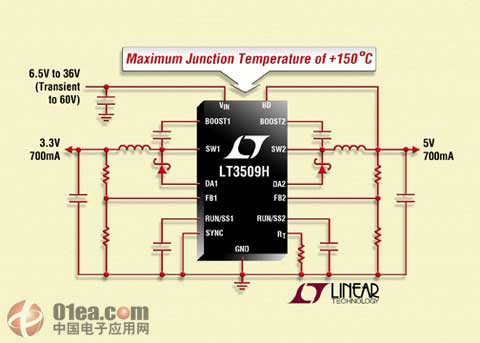

图片说明：150˚C、双输出 36V、700mA (I_OUT)、2.2MHz 降压型开关稳压器

性能概要：LT3509H

带内部电源开关的双输出 700mA 开关稳压器
宽工作范围：3.6V 至 36V
过压锁定保护电路可承受 60V 电压瞬变
抗短路性强
低压差 — 较高 95% 的占空比
可调的 300kHz 至 2.2MHz 开关频率
在整个范围内可同步
可使用小型电感器和陶瓷电容器
集成的升压二极管
内部补偿
耐热增强型 16 引线 MSOP 封装
150˚C 的较大结温

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
