LCD电视市场上较小的Full HD兼容型R8J66957BG和WXGA兼容SoC

瑞萨科技公司今天宣布针对北美洲市场推出2款新型的、用于LCD数字电视的片上系统（SoC）器件。该器件主要负责处理主信号处理任务，包括数字广播信号解调到LCD面板的信号输出。R8J66957BG支持Full HD*¹分辨率，而R8J66955BG则支持WXGA*²分辨率。将于2009年4月8日开始在日本发售样品。

这2款产品通过增加1个外部存储器（DRAM）器件来支持高达Full HD或WXGA的分辨率，从而能够以更少的元件实现电视机开发。它们采用的封装是业内较小的，并且使用的元件数量也更少，从而极大地缩小了信号处理模块的印刷电路板尺寸，进而削减了电视机的总成本。R8J66957BG和R8J66955BG的特性如下：

(1)    业内较小的封装

这些SoC产品能够为LCD数字电视实现主信号处理操作，并且采用业内较小的、尺寸仅为23mm × 23mm的PBGA封装。这缩小了电视机中印刷电路板上所需的安装面积。

此外，R8J66957BG和R8J66955BG还整合了以前需要外部元件（如USB、声音解调器和音频A/D转换器）方可实现的功能。这有助于减少所需的元器件数量。

(2)    只需1个外部DRAM器件即可实现LCD数字电视处理

以前，实现Full HD分辨率需要使用2个或多个外部存储器件。R8J66957BG和R8J66955BG只需要1个外部存储器件，从而减少了元件总数和削减了电视机总成本。

(3)    这2款引脚兼容型器件分别支持WXGA和Full HD分辨率

支持WXGA分辨率的R8J66955BG和支持Full HD分辨率的R8J66957BG的封装完全是引脚兼容的。这样，就可以利用常见开发平台来完成WXGA和Full HD兼容型电视机的开发，从而提高了开发效率和削减了相关成本。

< 产品背景资料 >

近年来，LCD数字电视在电视机市场内逐渐普及，并且这种趋势预计会持续下去。同时，对高质量的图象要求也在不断增加，并且对那些能够实现低价格电视机开发的器件的需求也在增长。能够接收数字广播的LCD电视必须能够处理各种类型的信号（除数字广播信号以外，还包括模拟广播信号、来自于PC的输入信号、来自于DVD播放器的复合和分量信号等），并将其显示在LCD面板上。除了与各种视频格式兼容的MPEG解码器和Y/C分离器功能以外，它们还必须具有降噪和去交织之类的功能来提供高图象质量。

另一方面，电视机制造商还强烈需要能够让他们轻松地、以较低的成本、在较短的时间内开发出各种电视模型（从低分辨率到高分辨率）的器件。为了满足这种需求，瑞萨科技公司推出了面向LCD电视的R8J66957BG和R8J66955BG SoC产品。它们支持高达Full HD的分辨率，并且只需要1个外部DRAM器件。

< 产品详情 >

R8J66957BG面向分辨率为Full HD的电视机，而R8J66955BG则面向分辨率为WXGA的电视机。这2款产品均支持数字广播的ATSC信号处理和模拟广播的NTSC信号处理，这2种都是北美洲使用的视频格式。此外，它们还支持全球各地广泛使用的分量、复合和S-视频接口格式。它们发出10位低压差分信号（LVDS）来充当到LCD面板的输出。

这两款产品还整合了可以提高图象质量的功能。它们的片上功能用来保证电视机能够提供高质量图像，包括3D降噪电路（它可以通过检测和抑制模拟视频信号内的噪声元素来防止闪烁的发生）、3D去交织、3D Y/C分离器电路（其用于分离亮度和色度信号）和用于实现色彩管理的NCM*³。

内置式音频处理功能包括BTSC、北美洲采用的多路复用系统和模拟音频输入/输出。

支持16位总线宽度、传输速度为800Mb/s（Mbps）的单通道DDR2-SDRAM接口可以在芯片上实现，用以连接外部DRAM器件。

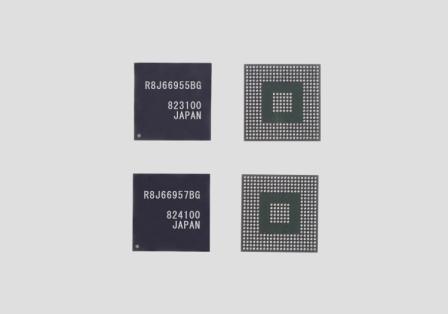

376-引脚PBGA封装的尺寸为23mm × 23mm，是数字电视信号处理SoC行业中较小的。这有助于缩小印刷电路板上的安装面积。

瑞萨科技公司将继续及时地开发SoC产品来满足不断变化的市场需求。

< 典型应用 >

·         北美LCD数字电视

< 日本售价 > *仅供参考

< 技术指标 >
