凌力尔特推出新的低频直接转换正交调制器 LTC5598

2009年05月04日16:25:00 本网站我要评论(2)字号：T | T | T

2009 年 5 月 4 日－北京－凌力尔特公司 (Linear Technology Corporation) 推出新的低频直接转换正交调制器 LTC5598，该器件提供卓越的线性度性能和低噪声，可提高基站发送器的动态范围性能。LTC5598 提供同类较佳的 +27.7dBm OIP3 (输出 3 阶截取) 和 +74dBm OIP2 (输出 2 阶截取) 性能。此外，该器件在 +5dBm 输出值时具有卓越的 -160dBm/Hz 低噪声层。此外，LTC5598 提供 -50.4dBc 的镜频抑制和 -55dBm 的载波泄漏。与较接近的同类器件相比，它消耗的功率低 20%。强大的功能和卓越的性能相结合，为无线基础设施设备实现了紧凑、高性能的发送器设计。

LTC5598 具有卓越的动态范围性能 (从低频至高于 1GHz)，从而使它非常适用于点对点宽带微波链路、450MHz 和 700MHz LTE 基站发送器、800MHz GSM/900MHz EDGE 基站发送器、880MHz CDMA2000 基站、视频和电缆宽带调制器、多波段军事无线电设备、900MHz 多协议 RFID 阅读器和卫星发送器。它还具有一种独特的能力，可在低至 5MHz 时工作，从而实现了很多频率非常低的应用，如 13.56MHz RFID 和非接触型阅读器、遥测、军用通信和医疗仪器。

LTC5598 集成两个匹配和高线性度的双平衡混频器、以及一个具有缓冲 LO 的宽带精确正交移相器。移相器在 I 和 Q 混频器的 LO 输入保持了准确的 90°相位关系，以在宽频率范围内提供卓越的镜频抑制。超过 400MHz 的 I 和 Q 输入带宽几乎支持所有宽带数字传送需求。就易用性而言，两个混频器输出相加成一个单端、50Ω 终接的 RF 输出。

LTC5598 用单 5V 电源工作。它的静态电流为 168mA，与其它同类调制器产品相比，LTC5598 所消耗的功率低 20%。LTC5598 分别以 75ns 和 10ns 的接通和断开时间提供断电功能，从而支持 TDD (时分双工) 型发送器。当通过在其 ENABLE 输入引脚上施加一个逻辑低电平来停用芯片时，该器件通常吸收 43uA 的停机电流。LTC5598 采用 24 引线、4mm x 4mm QFN 表面贴装封装。以 1,000 片为单位批量购买，每片价格为 5.19 美元。LTC5598 有现货供应。如需更多信息，请登录 www.linear.com.cn。

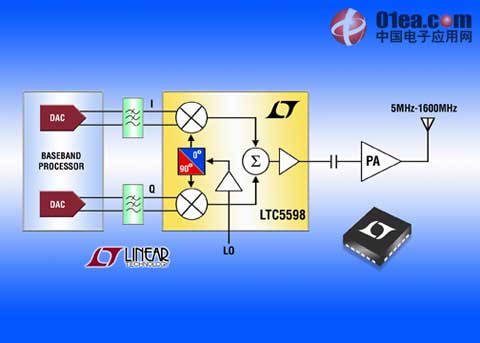

图片说明：高线性度直接转换 I/O 调制器

性能概要：LTC5598

工作频率范围：5MHz 至 1.6GHz
超高输出 IP3：在 140MHz 时为 +27.7dBm
非常低的输出噪声层：在 P_OUT = +5dBm 时为 -160dBm/Hz
镜频抑制：-50.4dBc
载波 (LO) 泄漏：-55dBm
