用于有源矩阵 OLED 和 CCD 偏置的升压型和负输出 DC/DC 转换器

凌力尔特公司 (Linear Technology Corporation) 推出双通道 DC/DC 转换器 LT3582、LT3582-5 和 LT3582-12，这些器件提供了很多偏置应用所需的正和负输出，例如有源矩阵 OLED (有机发光二极管) 显示器以及 CCD (电荷耦合器件) 应用。LT3582/-5/-12 提供一个 I²C 接口，该接口可按照应用要求，对输出电压、电源排序和输出电压斜坡动态编程。这些参数也可以在制造过程中设置，并通过内置非易失性 OTP (一次可编程) 存储器成为永久性设置。LT3582 的正输出电压能以 25mV 的步进设置在 3.2V 到 12.775V 之间，而负输出电压能以 50mV 的步进设置在 -1.2V 至 -13.95V 之间。LT3582-5 和 LT3582-12 分别预配置 ±5V 和 ±12V 输出，这在很多信号调理应用中是很有用。

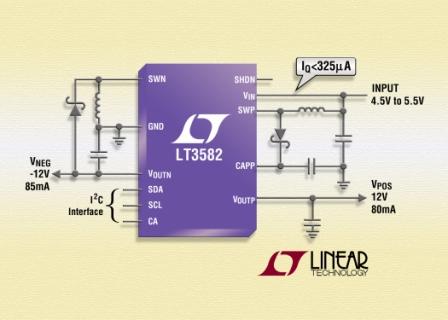

LT3582 系列包括两个单片转换器、一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成的电源开关和输出断接开关，而负输出转换器采用具有集成电源开关的单个电感器拓扑。升压型和负输出转换器都采用新的控制电路，在宽负载电流范围内实现了低输出电压纹波并允许高转换效率。LT3582/-5/-12 的 2.55V 至 5.5V 输入电压范围使它们非常适用于锂离子电池供电的应用，并具有高达 88% 的效率。这些特点与不到 325uA 的静态电流相结合，使得 LT3582 系列可以较大限度地延长电池寿命。纤巧外部组件、无反馈电阻器加上微小 3mm x 3mm QFN 封装，为手持式偏置应用提供了一个占板面积紧凑 (<50mm) 的解决方案。

LT3582EUD、LT3582EUD-5 和 LT3582EUD-12 采用 3mm x 3mm QFN 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 2.25 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3582

• 输出电压：3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
• 5V 和 -5V (LT3582-5)
• 12V 和 -12V (LT3582-12)
• 通过 I²C 以数字方式再编程 (LT3582)：输出电压、电源排序和输出电压斜坡率
• 上电默认值可用非易失性 OTP 来设置 (LT3582)
• I²C 兼容接口 (标准模式*)
• 所有电源开关都是集成的
• 350mA 电流限制 (升压型)
• 600mA 电流限制 (负输出)
• 所有反馈电阻器都是集成的
• 输入电压范围：2.55V 至 5.5V
• 低静态电流：运行模式时为 325uA，停机模式时为 0.01uA
• 集成的输出断接
• 纤巧 16 引脚 3mm x 3mm QFN 封装
