凌力尔特推出 4 端口以太网供电 (PoE) 控制器 LTC4266

2009年06月01日10:07:31 本网站我要评论(2)字号：T | T | T

2009 年 6 月 1 日－北京－凌力尔特公司 (Linear Technology Corporation) 推出 4 端口以太网供电 (PoE) 控制器 LTC4266，该器件用于需要提供 IEEE 802.3at (25.5W) 专有功率级的供电设备 (PSE)。下一代 PoE 应用需要更多功率以支持要求苛刻的功能，同时需要提高功率效率，旨在实现更加优越的“绿色” 性能和成本节省。LTC4266 在 4 线对以太网电缆系统上提供高达 100W 的功率，并与新的 IEEE 802.3at PoE+ 标准完全兼容，以及与之前的 IEEE 802.3af PoE 标准兼容。为了帮助节省功率，通过使用低 R_DS(ON) MOSFET 和 0.25Ω 检测电阻，LTC4266提供业界较低热耗散，因此无需昂贵的散热器，并提供一个更加坚固的 PSE 解决方案。

LTC4266 适用于多种 PSE 应用，包括下一代交换器、路由器、集线器和中跨设备。极低的功耗指标将受到用户的高度重视，与采用那些集成了较易受损且通常具有较高 R_DS(ON) MOSFET 的 PSE 进行设计时相比，低功耗特性可使热设计得以显著简化。该器件提供多达 4 个独立的 PSE 通道。通过响应来自 LTC4266 的两事件分级，IEEE 802.3at 受电设备 (PD) 可能要求高达 25.5W 的功率，从而确认该 PD 确实是一个大功率设备。PD 发现是采用一种专有的双模式、四点检测方法来完成的，该方法确保了较好地防止错误的 PD 检测。先进的电源管理功能还包括优先快速停机、每端口 14.5 位电压和电流回读、8 位可编程电流限制和 7 位可编程过载电流限制。一个 1MHz I²C 接口允许一个主控制器对 IC 进行数字配置或查询端口读数。

LTC4266 提供了商用和工业温度级版本，采用 RoHS 兼容的 5mm x 7mm QFN-38 或 SSOP-36 封装。以 1,000 片为单位批量购买，每片 LTC4266 的价格为 6.95 美元，并已开始批量供货。LTC4266 提供了一条在凌力尔特现有 PSE 控制器 (包括 IEEE 802.3af 引脚兼容型器件 LTC4258 或 LTC4259A) 基础上进行升级的途径，并且得到了凌力尔特公司在 PoE 电路设计领域多年技术经验的有力支持，旨在实现至新型 PoE+ 标准的平稳过渡。如需更多产品信息，请登录 www.linear.com.cn。

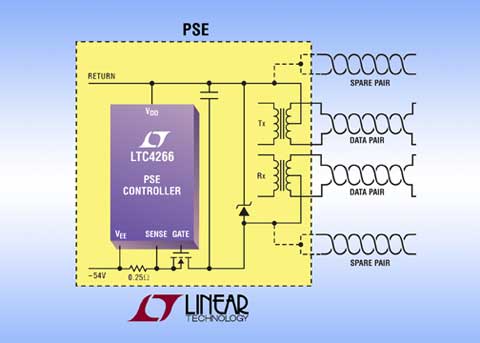

图片说明：具 0.34Ω 总通道电阻的 4 通道 PoE+ PSE

性能概要：LTC4266

· 4 个独立的 PSE 通道

· 与 IEEE 802.3at Type 1 和 Type 2 兼容

· 在 600mA 时提供每端口 130mW

· 先进的电源管理

- 8 位可编程电流限制 (I_LIM)

- 7 位可编程过载电流限制 (I_CUT)

- 预选端口的快速停机

- 14.5 位端口电流/电压监视

- 两事件分级

· 具非常高可靠性的 4 点 PD 检测

- 两点施加电压

- 两点施加电流

· 大电容老式设备检测

· 与 LTC4259A-1 和 LTC4258 的引脚和软件兼容

· 支持两线对和 4 线对输出功率

· 1MHz I²C 兼容串行控制接口

· 中跨延时定时器

· 支持专有的非常大功率高达 100W

· 采用 38 引脚 5mm x 7mm QFN 和 36 引脚 SSOP 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
