采用紧凑型 16mm2 封装的 4A 多节电池/化学电池充电器控制器

凌力尔特公司 (Linear Technology Corporation) 推出 LTC4012、LTC4012-1 和 LTC4012-2，这 3 款器件是快速充电 4A 高效率开关模式电池充电器控制器，适用于多种电池化学组成。LTC4012 支持单节和多节配置的锂离子/聚合物、镍氢金属、镍镉电池和密封铅酸蓄电池化学组成。LTC4012 提供一个可调的电池终止电压，而 LTC4012-1 和 LTC4012-2 用一个可编程内部电阻分压器分别以 4.1V 和 4.2V 的倍数给 1 至 4 节串联锂离子电池充电。所有器件都具有 2V 至 28V 的宽输出电压范围。这些器件的模拟 INFET 控制意味着，在电源输入端无需外部隔离二极管，因此提高了效率，并减小了解决方案占板面积。另外，就一个给定的固定输入功率而言，AC 适配器电流限制较大限度地提高了充电速率，从而允许较终产品在电池充电的同时工作，而无需复杂的负载管理算法。这些 IC 在 5V 至 28V 的输入电压范围内工作，适用于包括便携式计算机、便携式仪表和电池备份系统在内的应用。

LTC4012/-1/-2 的同步整流、降压型开关拓扑驱动所有 N 沟道 MOSFET，并在 3A 时实现 >90% 的效率。较终浮动电压准确度规定为 ±0.5%，充电电流能以 ±4% 的准确度编程。这些 IC 的准恒定频率 PWM 架构保证无可听噪声工作，并较大限度地降低滤波需求，同时 550kHz 的高工作频率允许使用小型电感器和电容器。改进的非重叠控制保持高效率，因为外部功率 FET 接通/断开次数可能随着温度和电源的变化而改变。LTC4012/-1/-2 在没有 DC 电源输入时消耗 <30uA，从而在便携式应用中延长了电池运行时间。为了实现安全和自主型充电控制，该 IC 内置了电池浮动电压过压保护、反向充电电流保护、充电电流监视、软起动、AC 适配器接入指示和电流限制指示等功能。

LTC4012/-1/-2 采用紧凑型 20 引线、扁平 (0.75mm) 4mm x 4mm QFN 封装。它们保证在 0ºC 至 85ºC 的环境温度范围内工作。以 1,000 片为单位批量购买，每片 LTC4012 的价格为 3.15 美元，每片 LTC4012-1 和 LTC4012-2 的价格均为 3.25 美元。如需更多信息，请登录 www.linear.com.cn。

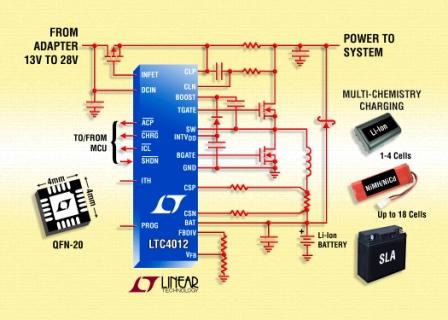

照片说明：具模拟 INFET 控制的 4A 多种化学组成开关模式电池充电器

性能概要：LTC4012、LTC4012-1 和 LTC4012-2

·        高效率 PWM 开关模式电池充电器控制器

·        支持多种电池化学组成和多节配置

-   锂离子/聚合物、镍氢金属、镍镉电池，密封铅酸 (SLA) 蓄电池，超级电容器

-   1 至 4节锂离子/聚合物电池：4.1V、8.2V、12.3V、16.4V (LTC4012-1)

-   1 至 4 节锂离子/聚合物电池：4.2V、8.4V、12.6V、16.8V (LTC4012-2)

·        可编程充电电流高达 4A：准确度为 ±4%

·        模拟 INFET 控制无需外部隔离二极管

·        550kHz 开关频率允许使用小型外部组件

·        输出浮动电压准确度为 ±0.5%

·        宽输入电源电压范围：6V 至 28V

·        宽输出电池电压范围：2V 至 28V

·        用陶瓷电容器时无可听噪声

·        同步整流：在 3A 时 >90% 的高效率

·        增强的外部功率 FET 非重叠控制

·        用于 AC 适配器接入、充电、C/10 电流检测和输入电流限制的指示器输出

·        模拟充电电流监视器

·        微功率停机

·        紧凑型、扁平 (0.75mm) 4mm x 4mm QFN-20 封装
