凌力尔特32V 单片锂离子/聚合物电池充电器

2009年06月17日12:09:43 本网站我要评论(2)字号：T | T | T

凌力尔特公司 (Linear Technology Corporation) 推出面向单节锂离子/聚合物电池的紧凑型、单片高压电池充电器 LT3650-4.1 和 LT3650-4.2。这些器件的开关模式架构较大限度地降低了功耗，不会浪费电路板空间。LT3650-4.1/4.2 在 4.75V 至 32V 的电压范围内工作，具有 40V 绝对较大额定值，以增加系统裕度。用户可选定时器或 C/10 终止无需外部微控制器，并简化了设计。充电电流是可编程的，并可动态调整到高达 2A；电源电路集成到芯片上以节省电路板空间。LT3650-4.1/4.2 不需要外部高精确度电阻器来设置浮动电压，从而进一步节省了成本和空间。应用包括工业手持式仪表、12V 至 24V 汽车和重型设备、台式插座充电器和小型笔记本电脑或平板电脑。LT3650-4.1 提供 4.1V 电池浮动电压，允许高温安全容限，而 LT3650-4.2 具有 4.2V 较终充电电压，以实现优化的电池运行时间。

LT3650-4.1/4.2 的 1MHz 高工作频率和电流模式架构允许使用小型电感器和电容器，从而较大限度地降低了噪声和滤波需求。较终浮动电压准确度规格在 ±0.5%，充电电流准确度为 ±5%，C/10 检测准确度为 ±2.5%。一旦充电终止，LT3650-4.1/4.2 就自动进入低电流备用模式，这种模式将输入电源电流降至 85uA。在停机模式，输入偏置电流被降至 15uA。LT3650-4.1/4.2 在所有非充电周期时较大限度地延长了电池寿命，耗用低于 1uA 的电池电流。就安全和自主充电控制而言，LT3650-4.1/4.2 具有诸如自动重启动和预查验等功能、一个热敏电阻输入以用于温度合格的充电、可编程输入电流限制、坏电池检测和二进制编码状态输出引脚。

LT3650-4.1 和 LT3650-4.2 采用紧凑型、扁平 (0.75mm) 12 引脚 3mm x 3mm DFN 封装，可提供 E 级和 I 级版本，两种版本都在 -40°C 至 +85°C 的温度范围内工作。以 1,000 片为单位批量购买，E 级和 I 级版本的价格分别为 2.80 美元和 3.22 美元。如需更多信息，请登录 www.linear.com.cn。

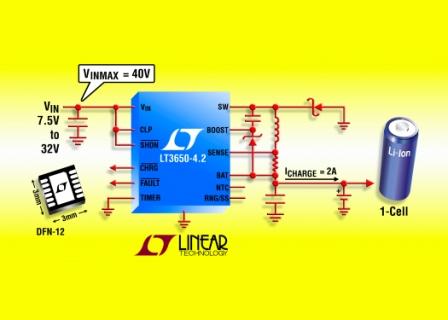

照片说明：32V、2A 单片式单节锂离子电池充电器

性能概要：LT3650-4.1 和 LT3650-4.2

· 宽输入电压范围：4.75V 至 32V (40V 绝对较大值)

· 高达 2A 的可编程充电电流

· 用户可选终止：C/10 或可编程终止定时器

· 动态充电速率编程/软启动引脚

· 电池浮动电压：4.1V (LT3650-4.1)、4.2V (LT3650-4.2)

· 可编程输入电流限制

· 1MHz 开关频率允许使用小型外部组件

· ±0.5% 充电电压准确度

· ±5% 充电电流准确度

· ±2.5% C/10 检测准确度

· NTC 电阻器温度监视器

· 自动再充电

· 自动预查验

· 二进制编码集电极开路充电状态引脚

· 具自动复位的坏电池检测

· 紧凑、扁平 (0.75mm) 3mm x 3mm DFN-12 封装
