凌力尔特推出 16 位增量累加 ADC LTC2463

2009年06月24日10:21:04 本网站我要评论(2)字号：T | T | T

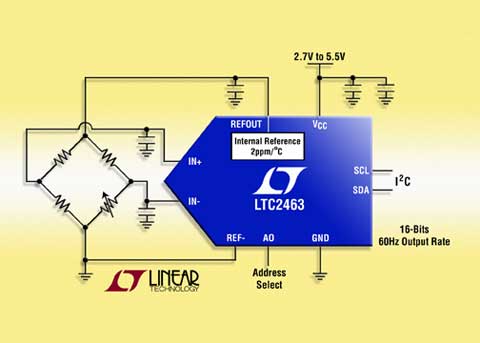

图片说明：具 2ppm/^oC 内部基准的 16 位 I²C ADC

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2009 年 6 月 24 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 16 位增量累加 ADC LTC2463，该器件在纤巧 12 引线 3mm x 3mm DFN 和 4mm x 5mm MSOP 封装中集成了一个精确基准。利用该器件的集成基准 (2ppm/ºC 典型值，10ppm/ºC 较大值)，LTC2463 允许精确测量，而无需外部基准。LTC2463 通过一个两线 I²C 接口通信，是一个面向便携式传感器、紧凑型系统或电源监视的完整模拟解决方案。

LTC2463 采用 2.7V 至 5.5V 单电源工作，在输出速率高达 60Hz 时测量 ±1.25V 差分输入范围，从而使其非常适用于测量温度、压力、电压或其他低频传感器信号。LTC2463 实现积分非线性误差为 1LSB (典型值) 的 16 位 DC 性能、2.2uV_RMS 的转换噪声和 0.01% 的增益误差 (典型值)。这个 ADC 带有一个内部振荡器，这是另一个节省空间的特点。

在内部基准运行情况下，LTC2463 在 60Hz 较大采样率时消耗 2.5mA (较大值) 电源电流。每次转换后，该 ADC 都进入打盹模式，将电源电流降至低于 1.5mA。在休眠模式电源电流还可以进一步降至低于 2mA (较大值)。LTC2463 含有一个专有输入采样网络，该网络将动态输入电流降至低于 50nA，从而实现了多种外部输入保护和滤波器电路。

LTC2463 与 16 位 I²C ADC LTC2461 一起提供，LTC2461 测量 0V 至 1.25V 的单端输入。LTC2463 和 LTC2461 与之前推出的 LTC2453 (差分输入，±5V) 和 LTC2451 (单端输入，0V 至 5V) 是同一个系列的器件。以 1,000 片为单位批量购买，每片 LTC2461 和每片 LTC2463 的价格均为 1.65 美元。

超纤巧 ADC 系列

器件型号	输入	输入范围	输出速率	I/O	V_REF
LTC2450	单端	0V 至 5V	30Hz	SPI	V_CC = V_REF
LTC2450-1	单端	0V 至 5V	60Hz	SPI	V_CC = V_REF
LTC2451	单端	0V 至 5V	60Hz	I²C	外部
LTC2452	差分	±5V	60Hz	SPI	外部
LTC2453	差分	±5V	60Hz	I²C	外部
LTC2460	单端	0V 至 1.25V	60Hz	SPI	内部
LTC2461	单端	0V 至 1.25V	60Hz	I²C	内部
LTC2462	差分	±1.25V	60Hz	SPI	内部
LTC2463	差分	±1.25V	60Hz	I²C	内部

性能概要：LTC2461/LTC2463

16 位分辨率，无漏码
内部 1.25V 基准：(10ppm/ºC 较大值)
单端 (LTC2461) 或差分 (LTC2463）输入
2LSB 偏移误差
0.01% 增益误差
每秒 60 次转换
多工应用的单转换稳定时间
具自动停机的单周期工作

- 1.5mA (典型值) 电源电流
- 2uA (较大值) 休眠电流

内部振荡器 ── 无需外部组件
两线 I²C 接口
纤巧 12 引线 3mm x 3mm DFN 和 MSOP 封装
