IR推出多功能IR3640M PWM控制IC

2009年06月30日10:02:33 本网站我要评论(2)字号：T | T | T

全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 推出IR3640M PWM控制IC。该产品适用于高性能同步DC-DC降压应用，包括服务器、存储、网络通信、游戏机和通用DC-DC转换器。

IR3640M是一款单相位同步降压PWM控制器，拥有集成式MOSFET驱动器和自举二极管。新组件的单个环路电压式架构简化了设计，同时提供精确的输出电压调节和快速瞬变反应。

IR亚洲区销售副总裁潘大伟表示：“IR3640M是一个功能丰富的控制器，可以配合IR的DirectFET MOSFET提供非常灵活和有效的解决方案。同时，它具备宽泛的输入和输出电压范围，能够用于多种高性能负载点应用。”

他补充道：“此外，IR3640M与新制定的SupIRBuck行业标准采用同样的控制引擎、同样的监测和报告功能，所以能够让使用IR SupIRBuck集成式稳压器的设计师在负载低于12A的情况下，轻易满足对12至30A范围的电流要求。”

IR3640M能够驱动一对开关频率从250kHZ至1.5MHz的N沟道MOSFET，为设计师带来灵活性，优化较高效率或较小的占位面积的解决方案。它也可以在温度、线路和负载出现变化时，精确调节低至0.7V的输出电压，容限为+/-1%。

新器件集成了一系列功能，包括可编程软启动、预偏置启动、电压跟踪、外部同步、使能输入和电源良好输出。故障保护功能包括热关闭、过电压和过电流关断及欠压锁定。这款器件不含铅，且符合电子产品有害物质管制规定 (RoHS) ，现已开始接受批量订单。

产品的基本规格：

PWM控制IC

元件编号

封装

输入电压

范围 (V)

输出电压

范围(V)

开关频率

(kHz)

功能

IR3640MPbF

20L 3x4 mm MLPQ

1.5 - 24

0.7 – 0.9 x VIN

250 - 1,500

1% 精度、OCP、OTP、PB、SS、PGOOD、外部同步、跟踪

DirectFET MOSFET

元件编号

BVDSS
(V)

10V下

典型RDS(on)
(mOhms)

4.5V下

典型RDS(on)
(mOhms)

VGS (V)

典型Qg
(nC)

典型Qgd
(nC)

外形代码

IRF6710S

4.5

9.0

+/-20

8.8

3.0

IRF6795M

1.4

2.4

+/-20

设计支持

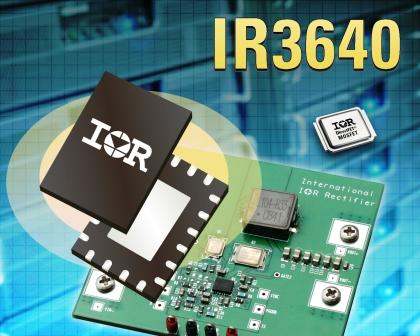

IR3640M的数据手册现已在IR的网站www.irf.com发布。此外，采用IR3640M PWM控制IC和IRF6710S及IRF6795M DirectFET MOSFET 的25A、600kHz同步降压转换器参考设计套件IRDC3640现已开始供应。
