UltraFast™ 数字可编程的 5A LDO具 85mV 压差和 25uVRMS 噪声

2009年07月27日11:03:10 本网站 我要评论(2)字号:T | T | T

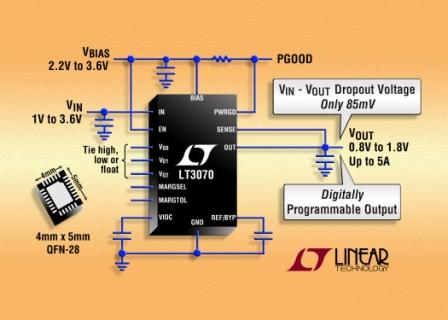

凌力尔特公司 (Linear Technology Corporation) 推出数字可编程的线性稳压器 LT3070,与目前提供的任何单片 5A LDO 相比,该器件具有最低压差电压、最低噪声和最快瞬态响应。在 5A 时的压差电压为超低的 85mV。在 10Hz 至 100kHz 带宽范围,5A 时的输出电压噪声仅为 25uVRMS。LT3070 的 1MHz 单位增益带宽再加上其最小的 15uF 陶瓷输出电容,对于一个快速 4.5A 输出负载阶跃,仅产生一个 30mV 的过冲/下冲,从而节省了大量的体电容、空间和成本。LT3070 非常适用于以高效为低压、大电流器件供电,如 FPGA、DSP、ASIC、微处理器、敏感通信电源、服务器/存储设备和后降压型稳压应用。

 LT3070 的输出电压可采用数字方式进行设置 (设置范围为 0.8V 至 1.8V,增量为 50mV)。其准确度在整个电压、负载和温度范围内被严格规定为 ±1%。一种数字裕度调节功能能够以 ±1%、±3% 或 ±5% 的增量来调节系统输出电压,这在系统开发调试过程中是很有利的。PowerGood 标记指示输出电压是否稳定,或器件是否处于 UVLO,而且该标记还提供一个热故障的早期警告指示。LT3070 的输入电压范围为 0.95V 至 3.0V,其偏置电源电压范围为 2.2V 至 3.6V。偏置电源为内部 NMOS 传递器件提供栅极驱动。

多个 LT3070 器件可以非常容易地并联,以实现更大的输出电流,并在 PCB 分散热量。跟踪功能可以控制一个为 LT3070 的输入供电的降压型稳压器。这个跟踪功能驱动上行降压型稳压器,以保持 LT3070 的输入电压在 VOUT + 300mV,从而最大限度地降低功耗。如果输出电压是动态变化的,那么该跟踪功能自动调节降压型稳压器的输出电压,以保持效率。内部保护电路包括 UVLO、电流反向保护、具电源折返的精确电流限制和具迟滞的热停机。

LT3070 采用耐热增强型、扁平 (0.75mm) 28 引线 4mm x 5mm QFN 封装,E 和 I 级版本都可在 -40°C 至 +125°C 的结温范围内工作。以 1,000 片为单位批量购买,每种版本的价格分别为 4.20 美元和 4.80 美元。如需更多信息,请登录 www.linear.com.cn。

性能概要:LT3070

  • 输出电流:5A
  • 压差电压:典型值为 85mV
  • 数字可编程的 VOUT:0.8V 至 1.8V (增量为 50mV)
  • 数字输出裕度控制:±1%、±3% 或 ±5%
  • 低输出噪声:25uVRMS (10Hz 至 100kHz)
  • 可并联:用两个器件实现 10A 输出
  • 精确电流限制:±12%
  • 在整个电压、负载和温度范围内具 ±1% 的准确度
  • 用低 ESR 陶瓷输出电容器可稳定 (最小值为 15uF)
  • 高频 PSRR:1MHz 时为 30dB
  • 使能功能接通/断开输出
  • VIOC 引脚控制降压型转换器,以保持低功耗并优化效率
  • PWRGD/UVLO 标记
  • 具折返的电流限制和具迟滞保护的热停机
  • 扁平 (0.75mm) 耐热增强型 28 引线 4mm x 5mm QFN 封装
