Intersil推出的新款高ESD、超低电压的USB 2.0高速复用器

2009年07月29日08:22:16 本网站我要评论(2)字号：T | T | T

全球高性能模拟半导体设计和制造领导厂商Intersil公司（纳斯达克全球精选市场交易代码：ISIL）今天宣布，推出一款新的集成电路 --- ISL54222A，为内部USB高速端口需要共享一个USB连接器的便携式设备提供了业界领先的特性。该器件的通道是双向的，可以共享桌面或膝上电脑、便携式小型打印机或设备底座上多个输出间的一个主USB端口。

ISL54222A是单电源的USB 2.0高速复用器，可以在一个1.8V～3.3V单电源下工作。除此以外，ISL54222A输入输出(I/O)端子的人体模型(HBM)静电放电(ESD)大于12kV。低供电电压和高ESD保护，使ISL54222A能够极为灵活和稳定地用于智能手机、MP3播放器、个人导航设备和数码相机等应用。

该产品的内部充电泵可以降低开关电阻，扩大USB信号的眼图，从而在480Mbps的速率下达到更好的性能。器件包含两个SPDT(单刀双掷)开关，配置成一个DPDT(双刀双掷)开关。开关可以切换或路由各种电池供电的便携式设备中的USB高速信号和/或USB全速信号。

当电源断电时，故障保护操作提供了低开关泄漏，可以防止在断电期间的设备意外开启。当不使用任何USB接口时，节能输出使能控制可以把所有开关都断开，将功耗降至1μA以下。低Ron和低电容量开关满足USB的使用要求，同时为噪声和电缆反射提供了操作裕量。ISL54222A可承受超出电源轨的过压，还满足USB 2.0短路保护的要求，而不需要额外的外部器件。

5.5Ω的开关可以做轨到轨的摆动，尤其针对传输0V～3.6V的USB全速数据信号，以及0V～400mV的USB高速数据信号进行了特殊设计，并使用低至1.8V的单电源。这些开关具有高带宽和低电容量，能够以较小的抖动通过USB高速数据信号。

定价及供货情况

ISL54222A采用10引线的μTQFN、TQFN和MSOP封装。10引线的MSOP封装、TQFN封装、1.8mm x 1.4mm和2.1mm x 1.6mm的μTQFN封装皆提供卷带包装，定购批量为1,000片的定价皆为0.52美元。器件的工作温度范围-40℃~+85℃。

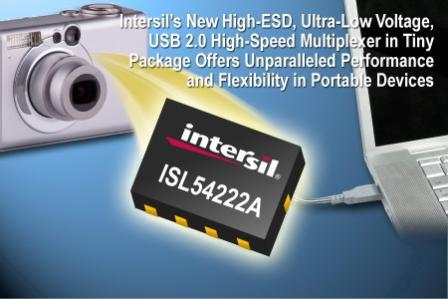

Intersil推出的新款高ESD、超低电压的USB 2.0高速复用器
