凌力尔特推出完整的三路输出 DC/DC 微型模块 (uModule®) 稳压器系统 LTM4615

2009年08月18日14:05:19 本网站 我要评论(2)字号:T | T | T

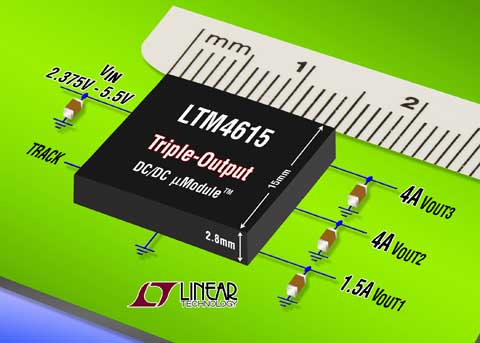

照片说明:具有内置电感器的三路 DC/DC uModule 系统

2009 年 8 月 18 日 – 凌力尔特公司 (Linear Technology Corporation) 推出完整的三路输出 DC/DC 微型模块 (uModule®) 稳压器系统 LTM4615,该系统采用紧凑的 15mm x 15mm 2.8mm 表面贴装封装,含有两个 4A 开关模式稳压器和一个 1.5A 非常低压差 (VLDOTM) 线性稳压器。两个开关稳压器的每一个输出电压都是可调于 0.8V 至 5V,而第三个输出则可调于 0.4V 至 2.6V,从而使其非常适用于为新一代更低电压多轨 65nm 和 45nm 数字 IC 供电。

LTM4615 的通用配置提供一个紧凑的 DC/DC 系统,能够调节三路输出 (4A、4A 和 1.5A) 或两路输出 (8A 和 1.5A),同时用 一个、两个或三个输入电源工作。该器件的扁平 (高度仅 2.8mm) 封装可防止发生热遮蔽现象,并允许空气在其附近的组件上顺畅地流动。对于那些依靠 FPGA 或 ASIC (需要多个电压轨) 的系统而言,LTM4615 缩减了 DC/DC 材料清单、压缩了所占用的电路板空间、降低了高度、并加速了设计进程,同时在一个具高散热效率的焊盘网格阵列 (LGA) 封装中提供了一款高可靠性的解决方案。

LTM4615 含有设计一个三路输出负载点稳压器所需的全部组件:电感器、电容器、DC/DC 控制器、补偿电路和电源开关 (MOSFET)。所有组件都密封在塑料表面贴装 LGA 封装中,并受到封装保护。LTM4615 保证有仅为 ±2% 的总 DC 输出误差 (开关模式稳压器) 和 ±1% 的误差 (VLDO),这包括了由基准电压以及电压和负载调节引入的误差。作为一款具高开关频率的电流模式器件,LTM4615 实现了针对电压和负载变化的快速瞬态响应,并能够在采用多种输出电容器的情况下以超卓的稳定性运作。

视电压和电流的情况不同,开关稳压器效率可高于 90%。该器件支持输出电压跟踪。安全功能包括:短路和过热保护。LTM4615 具有 -40ºC 至 125ºC 的内部工作温度范围。该器件符合 RoHS 标准,并能够在电路板装配过程中采用无铅焊料和含铅焊料进行焊接。LTM4615 已开始供货,以 1,000 片为单位批量购买,每片价格为 17.20 美元。如需更多信息,请登录 www.linear.com.cn。

性能概要:LTM4615

  • 采用 15mm x 15mm x 2.8mm LGA 封装的完整三路 DC/DC 系统
    a.两个 4A 开关模式稳压器:2.375V 至 5.5V 输入范围
    b.一个 1.5A VLDO 线性稳压器:1.14V 至 3.5V 输入范围
  • 对两个 4A 输出进行均流以实现 8A 电流输出能力
  • 具快速短路保护的电流模式工作

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年,是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司,并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn 。
