凌力尔特推出完整的双路降压型 DC/DC 微型模块 (uModule®) 稳压器系统 LTM4619

2009年08月25日14:04:49 本网站我要评论(2)字号：T | T | T

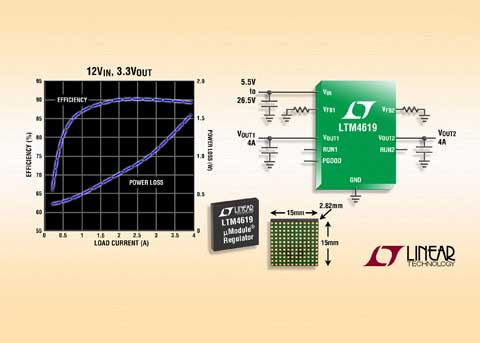

照片说明：两路 DC/DC 降压型电路在单个封装中

2009 年 8 月 25 日 – 凌力尔特公司 (Linear Technology Corporation) 推出完整的双路降压型 DC/DC 微型模块 (uModule^®) 稳压器系统 LTM4619。该系统采用纤巧表面贴装封装，含有电感器和 MOSFET。LTM4619 在 4.5V 至 26.5V (绝对较大值为 28V) 的输入电源范围内工作，在每路电流高达 4A 时调节两个输出电压在 0.8V 至 5V 范围。两路稳压输出以 180°反相工作，较大限度地降低输入纹波电流，因此需要较少的输入电容器。这个完整的双路 DC/DC 系统解决方案含有两个负载点稳压器电路必需具备的所有组件：电感器、旁路电容器、DC/DC 控制器、补偿电路和电源开关。所有组件都密封在塑料表面贴装LGA (焊盘网格阵列) 封装中并受到封装保护。封装尺寸为 15mm x 15mm，厚度仅为 2.8mm，从而提供一个扁平的负载点稳压器，可在密集排列的电路板上实现更高效率的空气冷却。LTM4619 是一个具有 IC 外形尺寸和简单的单器件双路 DC/DC 解决方案，为采用 5V、12V 或 24V 输入电源、需要局部多轨稳压的系统而设计。

LTM4619 具有保证仅为 ±1.5% 的总 DC 输出误差，该误差包括来自基准电压以及电压和负载调节的误差。作为一个具高开关频率的电流模式器件，LTM4619 对电压和负载变化有非常快的瞬态响应，并在采用各种外部输出电容器时以卓越的稳定性工作。在 12V_IN 至 3.3V_OUT/4A 时，效率的标称值为 89%。该器件支持输出电压跟踪和安全功能，包括过压和过流保护。

LTM4619 保证在 -40ºC 至 125ºC (内部温度) 范围内工作。该器件是 RoHS 兼容的，在电路板组装时，能用无铅和有铅焊料焊接。LTM4619 现在已开始供货，以 1,000 片为单位批量购买，每片价格为 16.75 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTM4619

采用 15mm x 15mm x 2.8mm LGA 封装的完整双路 4A DC/DC 系统
4.5V 至 26.5V 的输入工作范围，非常适用于 5V、12V 和 24V 系统
0.8V 至 5V 的输出电压范围
两相工作以实现较低输入纹波电流
输出电压跟踪和裕度控制
具快速短路保护的电流模式工作
