ADI推出模拟时钟 IC 替代昂贵的高频率 VCO 改善抖动性能

2009年09月01日13:28:26 本网站我要评论(2)字号：T | T | T

Analog Devices, Inc.，全球领先的高性能信号处理解决方案供应商，较新推出 AD9552振荡器上变频器和 AD9547时钟同步器，从而扩充了其时钟产品系列。这两款产品都精简了系统设计，降低了实现复杂性和成本，同时提高了抖动性能。

AD9552能够替代包括 OCXO（恒温晶振）、VCXO（压控晶振）和 TCXO（温度补偿晶振）在内的尺寸较大、价格昂贵的高频率VCO（压控振荡器）。这款上变频器需要单端低频率参考信号或晶体参考来建立 IC 产生的更高输出频率。当输入频率范围为50 kHz 至80 MHz 时，这款器件能够提供不到0.5 ps（皮秒）的超低抖动，并且价格仅为同类竞争器件的一半。这款器件几乎可以产生高至900MHz 的任意频率，可以用于诸如 HDTV、数据采集、无线基站、测试与测量，以及网络与通信等各种应用。并且功耗极低，不到400mW，采用5mm×5mm 的紧凑封装。

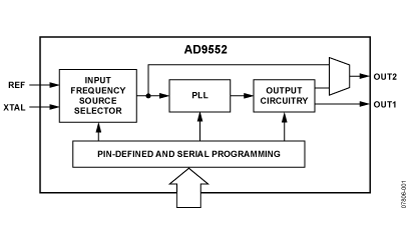

AD9552是一款基于小数 N 分频 PLL（锁相环）的时钟发生器。这款器件采用 Sigma-delta 调制器来实现小数频率合成。用户通过将单端时钟信号连接到 REF 引脚或者在 XTAL 引脚间连接晶体谐振器来提供输入基准信号。AD9552具有引脚可编程能力，通过任意八个公共输入频率可以提供64个标准输出频率之一。这款器件还提供三线制 SPI 接口，用户可以编程设定输入/输出频率比。AD9552仅需12nF 的外部电容即可实现 PLL 的回路滤波器。输出与 LVPECL、LVDS 或单端 CMOS 逻辑电平兼容。

AD9547：新一代时钟同步器具有高出66%的抖动性能、100倍的更窄回路滤波器带宽

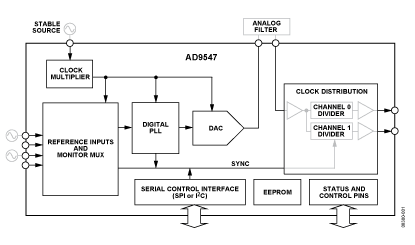

AD9547是 AD9549的新一代产品，AD9549是 ADI 公司在有线和无线电信市场中较受欢迎的新型时钟器件。相比 AD9549，AD9547具有高出66%的抖动性能、100倍的更窄回路滤波器带宽（低至1毫赫兹）以及两倍的输入和输出，同时还支持 Stratum-2级延时。AD9547还可以用于需要与本地系统同步的远程设备的应用。该器件能够产生与两个差分或四个单端外部输入基准之一同步的输出时钟，从而为设计工程师节省了时间和成本，这是因为他们不再需要依靠额外的时钟分布芯片来完成其时钟树。

AD9547可为包括同步光网络 (SONET/SDH) 在内的诸多系统提供同步。数字 PLL 降低了输入时间抖动或外部参考相关的相位噪声。即使是在所有参考都失效的情况下，AD9547也能够通过数字控制回路和延时电路持续产生一个干净、低抖动的有效输出时钟。

供货、报价与配套器件

    产品    供货千片订量报价温度范围              封装
    AD9552 现在 7.65美元/片   -40摄氏度至+85摄氏度 5mm×5mm32引脚 LFCSP
    AD9547 现在 13.97美元/片 -40摄氏度至+85摄氏度 9mm×9mm64引脚 LFCSP

配套器件包括 ADI 公司的时钟发生器和分布 IC，如 AD9549时钟发生器和 AD9551时钟发生器等，以及 ADCLK846、ADCLK854、ADCLK946和 ADCLK954等时钟缓冲器。作为信号链的一部分，这些时钟缓冲器能够与 ADI 公司的大多数数据转换器产品系列配合使用，如较近发布的低功耗双通道 ADC 系列和AD9789 14位TxDAC(R) 发送 DAC。

欲获知详情，请访问 http://www.analog.com/zh/AD9552和http://www.analog.com/zh/AD9547。欲获知有关时钟的产品信息，请访问 http://www.analog.com/zh/clock-and-timing 。
