凌力尔特推出高效率、4MHz 同步降压型稳压器 LTC3612

2009年09月01日17:14:25 本网站我要评论(2)字号：T | T | T

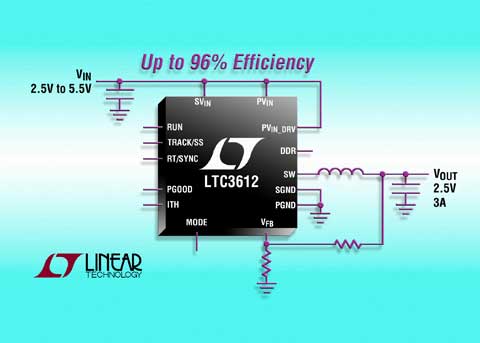

照片说明：采用 3mm x 4mm QFN 封装的 3A、4MHz 同步降压型 DC/DC 转换器

2009 年 9 月 1 日 – 凌力尔特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降压型稳压器 LTC3612，该器件采用恒定频率、电流模式架构。它采用 3mm x 4mm QFN 封装或耐热增强型 TSSOP-20 封装，在输出电压低至 0.6V 时可提供高达 3A 的连续输出电流。LTC3612 在 2.25V 至 5.5V 的输入电压范围内工作，非常适用于单节锂离子电池应用以及 3.3V 或 5V 中间总线系统。其开关频率从 300kHz 至 4MHz 是用户可编程的，从而允许使用纤巧、低成本电容器和电感器。

LTC3612 采用 R_DS(ON) 仅为 45mΩ 和 70mΩ 的内部开关，以向高降压比应用 (例如：5V_IN 至 1.8V_OUT转换等) 提供超过 90% 的效率。突发模式 (Burst Mode^®) 工作用来较大限度地提高轻负载效率，从而在无负载时仅需要 70uA 电流，使其非常适用于需要较长电池运行时间的应用。一个可调的突发模式箝位电路使设计师能够进一步优化轻负载效率。就需要尽可能较低噪声的应用而言，LTC3612 可以配置为脉冲跳跃或强制连续突发模式工作，从而降低了噪声和潜在的 RF 干扰。LTC3612 还提供了用于实现跟踪能力的输入以及一个能够供应/吸收 ±1.5A 电流的 DDR 存储器。其它特点包括可选有源电压定位、一个电源良好 (Power Good) 电压监视器、外部同步功能和热保护。

LTC3612EUDC 采用 3mm x 4mm QFN-20 封装，LTC3612EFE 采用 20 引线、耐热增强型 TSSOP 封装。以 1,000 片为单位批量购买，每片价格分别为 3.10 美元和 3.25 美元。工业级版本 LTC3612IUDC 和 LTC3612IFE 在 -40°C 至 125°C 的工作结温范围内保证满足性能规格，千片批购价分别为每片 3.65 美元和 3.82 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3612

3A 输出电流
2.25V 至 5.5V 输入电压范围
低输出纹波突发模式工作：I_Q = 70uA
±1% 输出电压准确度
输出电压低至 0.6V
高效率：高达 95%
低压差工作：100% 占空比
停机电流：≤1uA
可调开关频率：高达 4MHz
具内部补偿的可选有源电压定位 (AVP)
具可调突发箝位的可选脉冲跳跃/强制连续/突发模式工作
可编程软启动
用于启动跟踪或外部基准的输入
DDR 存储器模式，I_OUT = ±1.5A
采用 20 引线 (3mm x 4mm) QFN 和 20 引线 TSSOP 耐热增强型封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
